Ajuste de la posición de proyección
Preparaciones
Antes de ajustar
•Proyecte una imagen desde el proyector, a continuación utilice primero la palanca de enfoque del
proyector para ajustar de forma aproximada el enfoque de la imagen proyectada.
Para más información sobre cómo proyectar una imagen, consulte la sección “Instalación” del manual
del usuario incluido con el proyector.
• Desdeelmenúenpantalla,seleccione“Techofrontal”para“Orientación”comométododeproyección.

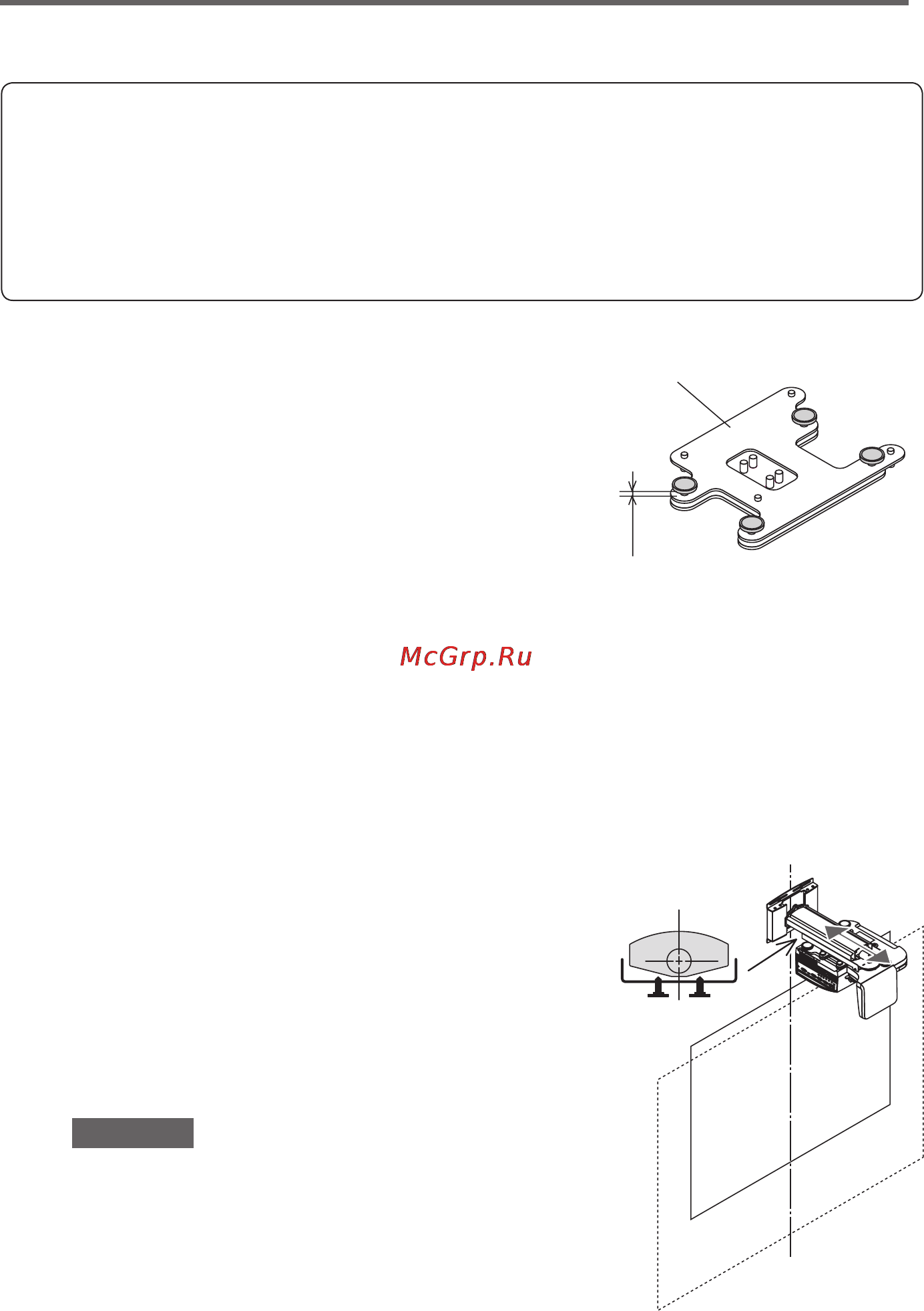

1. Compruebe los pasadores de ajuste
de inclinación.
Verifique que los cuatro pasadores de ajuste de inclinación
esténtodoscolocadosalamismaalturadeajuste.
Si la placa de fijación del proyector está inclinada, no se
podrá realizar un ajuste vertical u horizontal correcto.
Placa de fijación del proyector
Altura del ajuste del pasador
2. Ajuste el tamaño de la imagen del proyector y la inclinación
izquierda/derecha.
* Las ilustraciones de este manual muestran el ajuste para una imagen con una relación de
aspecto de 4:3. Se omite la conexión de los cables de la pantalla y del proyector.
Ajuste el tamaño de la imagen proyectada y, si fuese necesario, la inclinación en la dirección de
las manecillas del reloj o en sentido contrario.
a
Afloje los pasadores de fijación del brazo/ajuste vertical.
- Afloje los dos pasadores que aparecen en color negro
en la imagen.
b
Mueva el proyector hacia atrás y hacia adelante para
igualar el tamaño de la imagen proyectada en la pantalla.
Para lo cual, deberá sujetar el proyector firmemente por
ambos lados y moverlo cuidadosamente.
Precaución
No lo sujete por el área del espejo. De lo
contrario el espejo podría descolocarse o
dañarse.
- Para ajustar la inclinación hacia la derecha/izquierda,
vaya al paso
c
.
- Si lo único que le queda por realizar es el ajuste del
tamaño, apriete los dos pasadores que aparecen en
color negro en la imagen.
b
a
