Nec U300X [108/192] Регулировка положения проектора
![Nec U310W [108/192] Регулировка положения проектора](/views2/1015964/page108/bg6c.png)
RUS-12
RUS-13

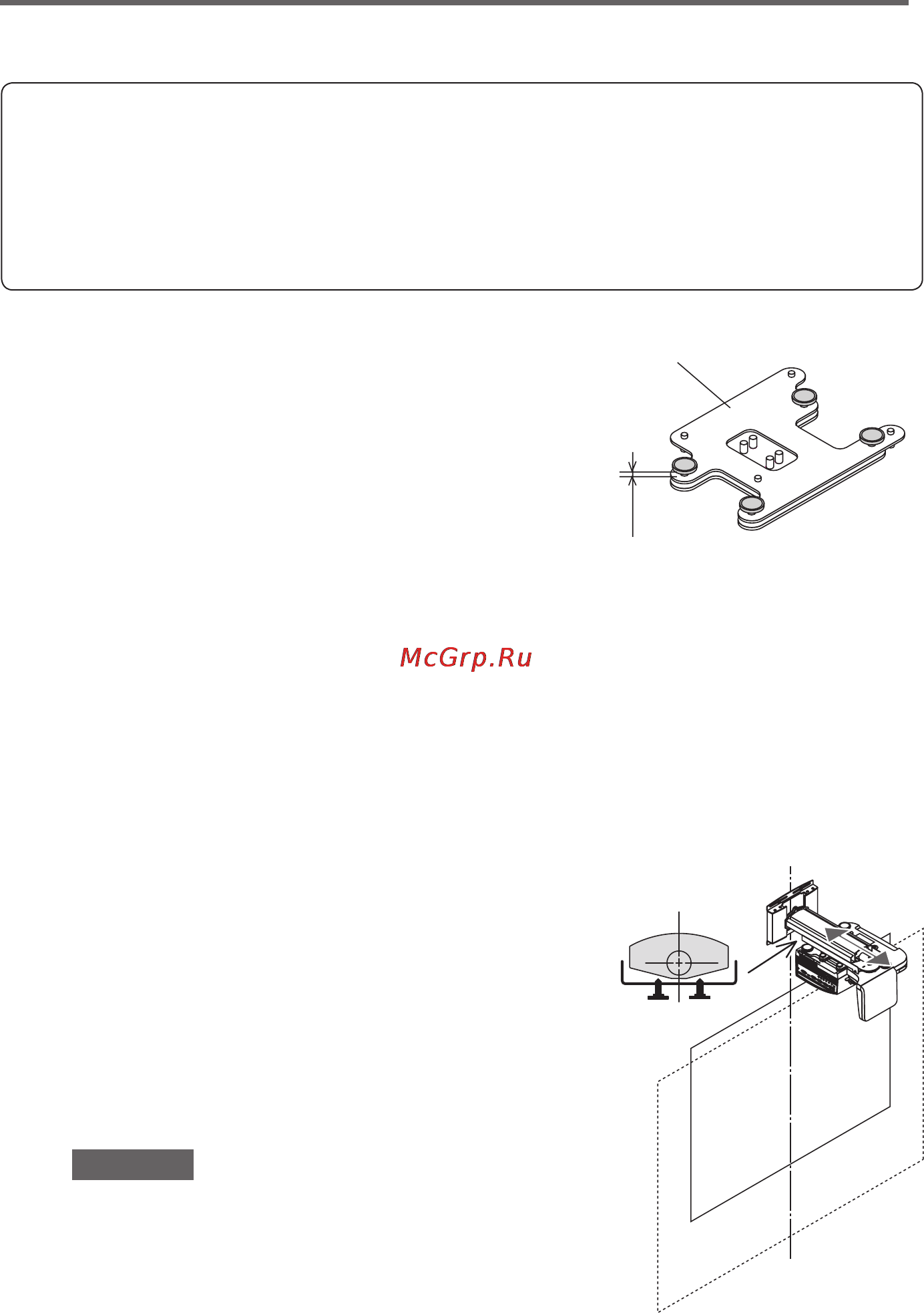

Регулировка положения проектора
Подготовка
Перед регулировкой
• Спроецируйте изображение с проектора, затем сначала воспользуйтесь рычагом фокусировки
проектора, чтобы приблизительно настроить фокусировку проецируемого изображения.
Для получения дополнительной информации о том, как проецировать изображение, см раздел.
«Установка» входящего в комплект руководства пользователя.
• В экранном меню в качестве метода проекции выберите «К потолку» для «Ориентация».
1. Проверьте ручки регулировки наклона.
Проверьте, чтобы четыре ручки регулировки наклона были
настроены на одинаковую высоту.
Если крепежная пластина фиксации проектора установлена
н е р о в н о , то н е в о з м о ж н о в ы п о л н и т ь пра в и ль н у ю
вертикальную и горизонтальную регулировку.
Крепежная пластина фиксации
проектора
Высота регулировки ручки
2. Настройте размер проецируемого изображения и левый/
правый наклон.
* На рисунках в данном руководстве показана настройка для изображения в соотношении 4:3.
Подсоединение проводов к экрану и проектору пропущено.
Настройка размера проецируемого изображения и, если необходимо, наклон по часовой или
против часовой стрелки.
a
Ослабьте ручки вертикальной регулировки/фиксации
кронштейна.
- Ослабьте две ручки, отмеченные черным цветом на
рисунке.
b
Передвиньте проектор назад и вперед, чтобы размер
проецируемого изображения подходил к экрану.
Для этого крепко возьмитесь за проектор с обеих сторон
и аккуратно передвиньте его.
Внимание!
Не держитесь за деталь зеркала. Иначе
зеркало может оторваться или сломаться.
- Чтобы настроить наклон влево или вправо, перейдите к
шагу
c
.
- Если нужно выполнить только регулировку размера,
затяните две ручки, отмеченные черным цветом на
рисунке.
b
a
