준비

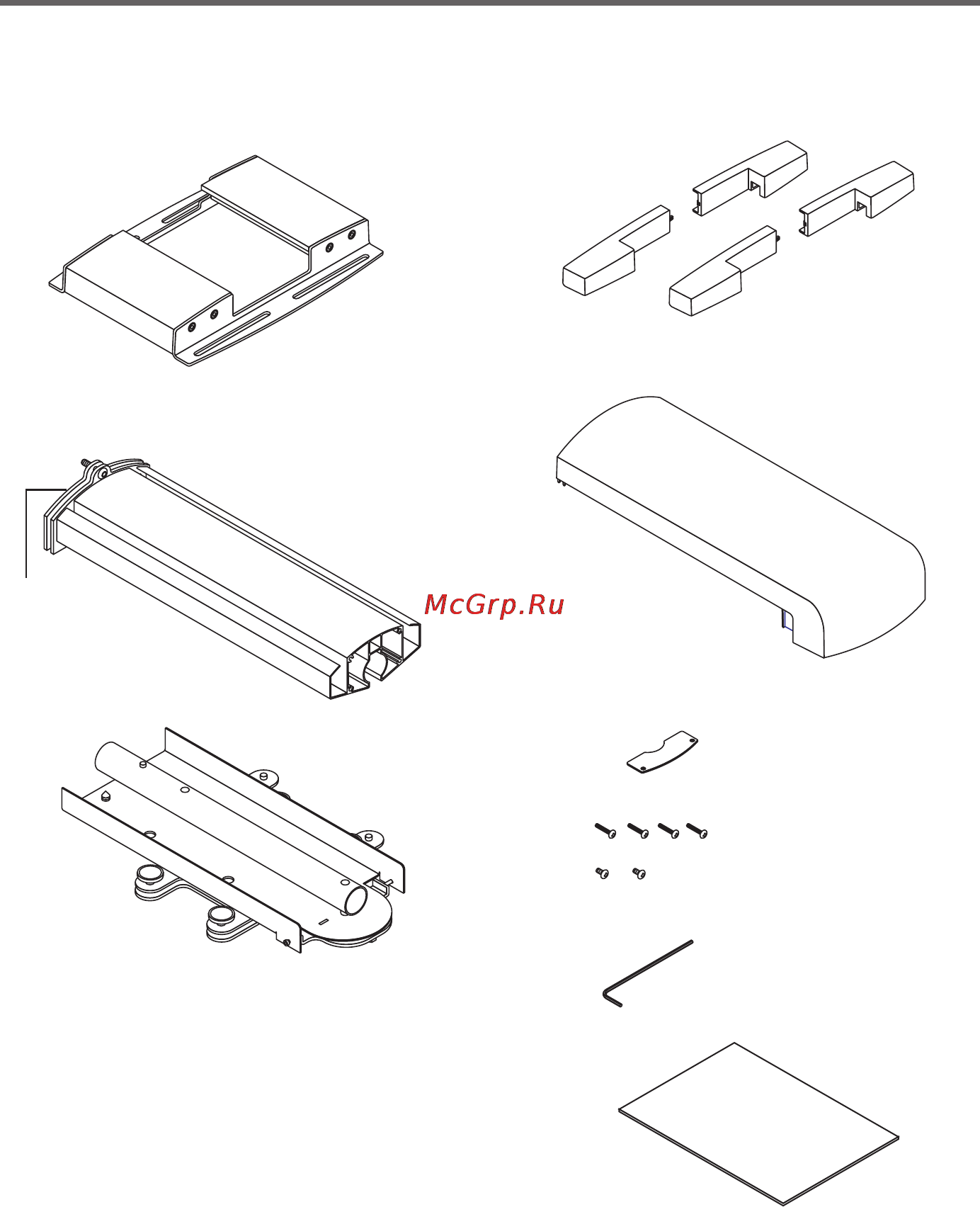

제공 부품
제공된 품목을 확인하십시오 .
벽면 어댑터 : 1
암 : 1
프로젝터 어댑터 : 1
덮개 (A, B): 2 쌍
암 덮개 : 1
플레이트 (B): 1
M4 나사 : 4
M3.5 나사 : 2
육각 렌치 : 1
설치 및 조정 설명서 : 1
플레이트 (A)
