ITA-14
ITA-15
5.
Attaccare le coperture all’adattatore del proiettore e all’adattatore a muro.
a

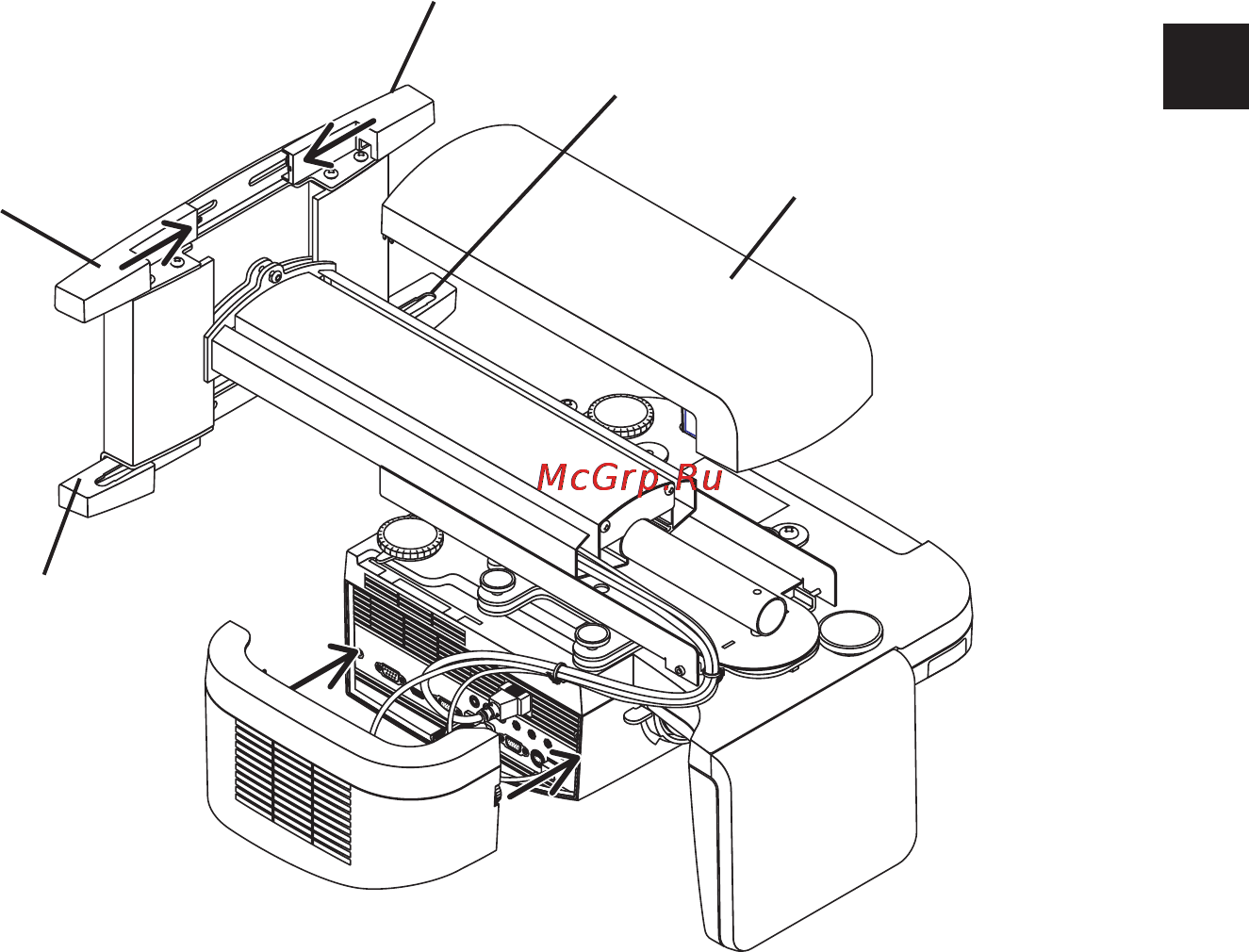

Attaccare la copertura (A) (con gancio) e la copertura (B) (con incavo) al lato superiore
dell’adattatoreamuro.
Fare scorrere le due coperture verso il centro tenendole premute verso il basso, come
mostrato nell’illustrazione. Laparteinferiore di entrambe lecoperturesi aggancerà alle
testedellevitidell'adattatoreamuro.Allostessotempo,ilganciodellacopertura(A)entrerà
nell’incavodellacopertura(B),ssandoentrambelecoperture.
b
Sullaparteinferioredell’adattatoreamuro,invertirelaposizionedellecoperture (A)e(B)e
fissarle nello stesso modo descritto in
a
.
c
Attaccare la copertura del braccio.
La copertura è fissata quando la linguetta sinistra e quella destra entrano negli incavi
sull’adattatoredelproiettore.
d
Attaccare la copertura del cavo del proiettore.
Girare le manopole su entrambi i lati per fissare la copertura.
a
d
b
c
a
b
Copertura (A)
Copertura (B)
La copertura (A) dovrebbe stare a destra
La copertura (B) dovrebbe stare a sinistra
Copertura braccio
