Nec U300X [120/192] Duvar adaptörünü duvarm yapisal maddesine takm
![Nec U310W [120/192] Duvar adaptörünü duvarm yapisal maddesine takm](/views2/1015964/page120/bg78.png)
TUR-8
TUR-9
c

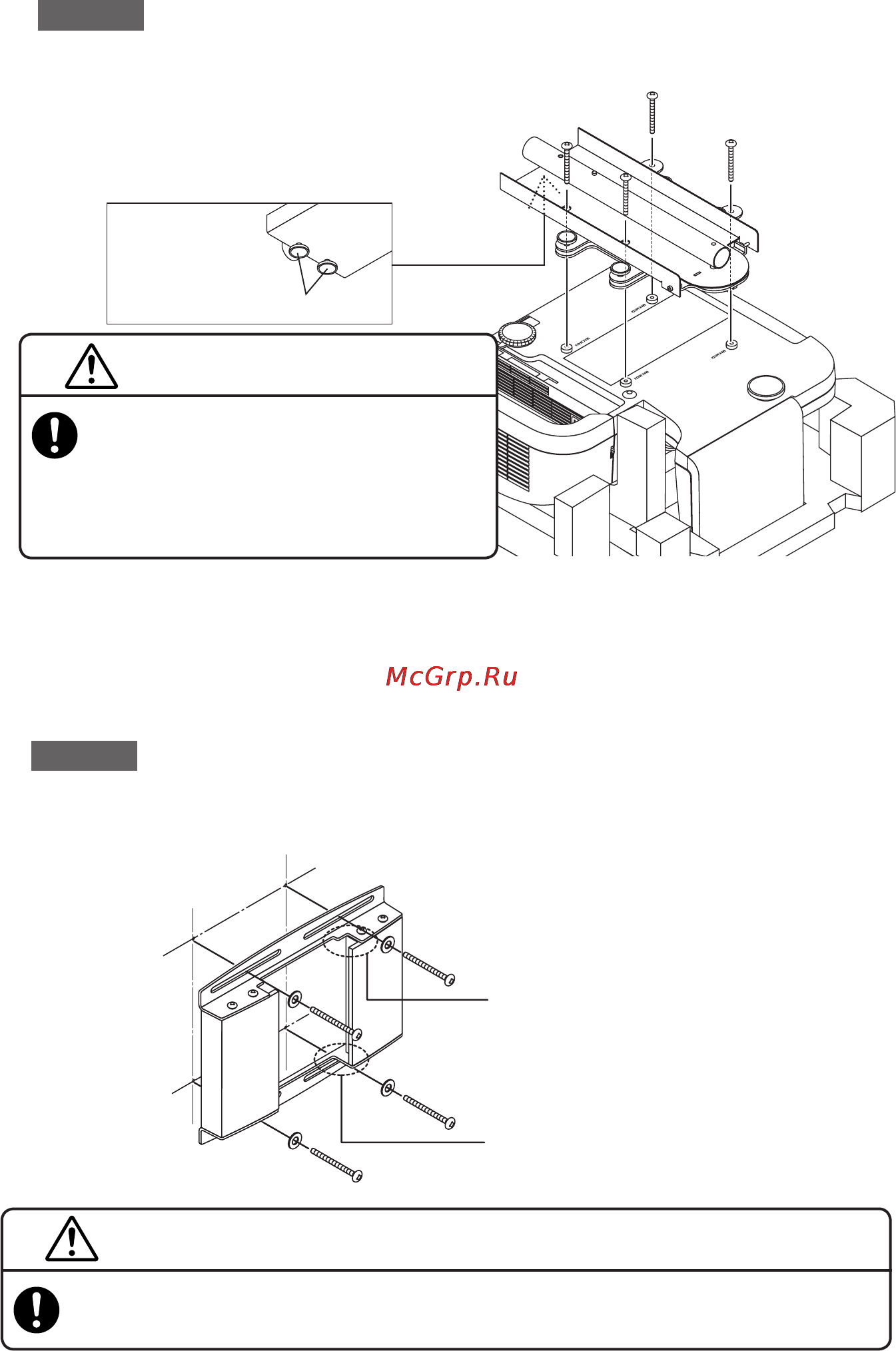

Projeksiyon cihazı adaptörünü projeksiyon cihazının altındaki deliklerle hizalandırın ve adaptörü
beraberinde gelen dört (M4x20) vidayla sağlam bir şekilde takın.
d
Projeksiyon cihazı adaptörünün dikey ayarlama/kolu sabitleme düğmelerini gevşetin.
Dikkat
Projeksiyon cihazının adaptörünü köpük ambalaj boşluk maddeleri yerinde olmadan
takmaya çalışmayın. Aksi takdirde ayna bölümü aşırı kuvvete maruz kalabilir ve bu da
yansıtılan görüntünün kaymasına ve ağır hasara neden olabilir.
Dikey ayarlama/
kolu sabitleme düğmeleri
c
d
Uyarı
Beraberinde gelenlerin dışında vida
kullanıldığında, projeksiyon cihazı ağır hasar
görebilir veya projeksiyon cihazı aşağı düşüp
yaralanmaya neden olabilir. Sadece beraberinde
gelen vidaları kullandığınızdan emin olun.
2. Duvar adaptörünü duvarın yapısal maddesine takın.
Bozuk olmayan bir görüntü yansıtmak için, duvar adaptörünün merkeziyle ekran merkezinin düz bir
eksende hizalanması gerekir.
• Duvar adaptörü bir üst/alt oryantasyona sahiptir. Onu doğru yönde taktığınızdan emin olun.
Dikkat
Duvar adaptörü, üst/alt oryantasyonu ters olacak şekilde takılmışsa, doğru kurulum
yapılamaz.
• Duvar adaptörü, ±50mm aralığında yatay olarak ayarlanabilir.
Kesme parçalarının yukarı baktığı taraf
Kesme parçalarının aşağı baktığı taraf
Uyarı
Duvar adaptörünü sabitlemek için (4 konumda) sadece M6 (1/4 inç) vida veya cıvataları kullanın. M6
dışında vida veya cıvata kullanıldığında, projeksiyon cihazı aşağı düşüp yaralanmaya neden olabilir.
