POR-8
POR-9
c

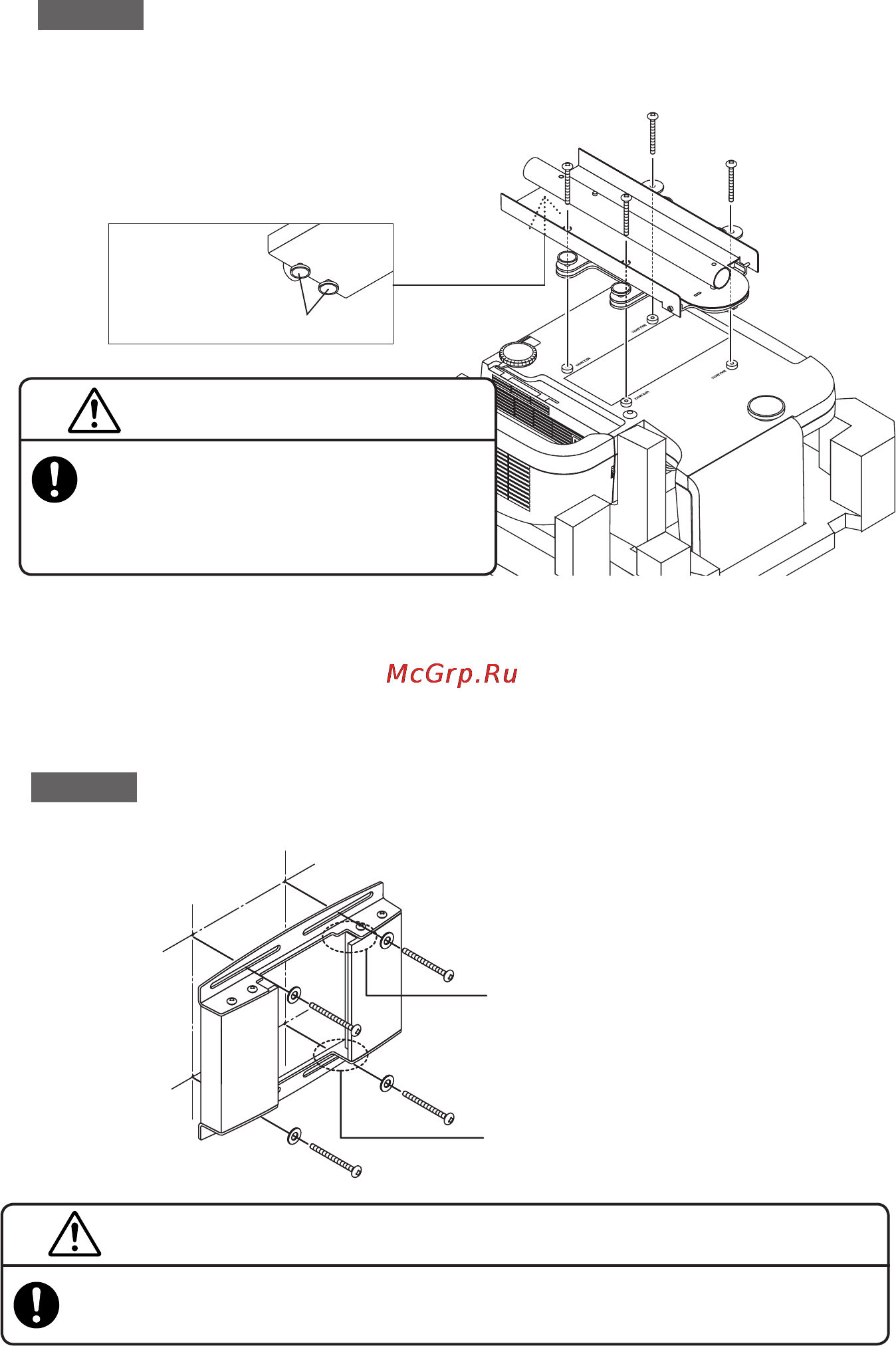

Alinhe o adaptador de projetor com os orifícios no fundo do projetor e instale firmemente o
adaptador com os quatro parafusos fornecidos (M4x20).
d
Desaperte os botões de ajuste/fixação do braço no adaptador do projetor.
Atenção
Não tente instalar o adaptador de projetor sem os espaçadores de espuma no
lugar. Caso contrário a secção do espelho poderá ficar sujeita a força excessiva,
oque poderia originar uma deslocação da imagem projetada e causar sérios
danos.
Botões de ajuste vertical/
fixação do braço
c
d
Aviso
Se forem usados parafusos diferentes dos fornecidos,
o projetor poderá ficar seriamente danificado, ou
poderá cair e provocar lesões. Assegure-se de que
usa apenas os parafusos fornecidos.
2.
Instale o adaptador de parede ao material estrutural da parede.
Para assegurar uma imagem projetada sem distorção, o centro do adaptador de parede e o
centro do ecrã deverão estar alinhados num eixo reto.
• O adaptador de parede tem uma orientação alto/baixo. Assegure-se de que o instala com a
orientação correta.
Atenção
Se o adaptador de parede for montado com a orientação alto/baixo invertida,
nãoépossívelumainstalaçãocorreta.
• Oadaptadordeparedepodeserajustadohorizontalmentenumaamplitudede±50mm.
Lado com cortes virado para cima
Lado sem cortes virado para baixo
Aviso
Use apenas parafusos ou pernos M6 (4 locais) para fixar o adaptador de parede. Se forem usados
parafusos ou pernos diferentes de M6, o projetor poderá cair e provocar lesões.
