FRE-14
FRE-15
4. Réglage de l’inclinaison.
Leréglagedel’inclinaisonesteffectuégrâceauxquatreboutonsderéglage.

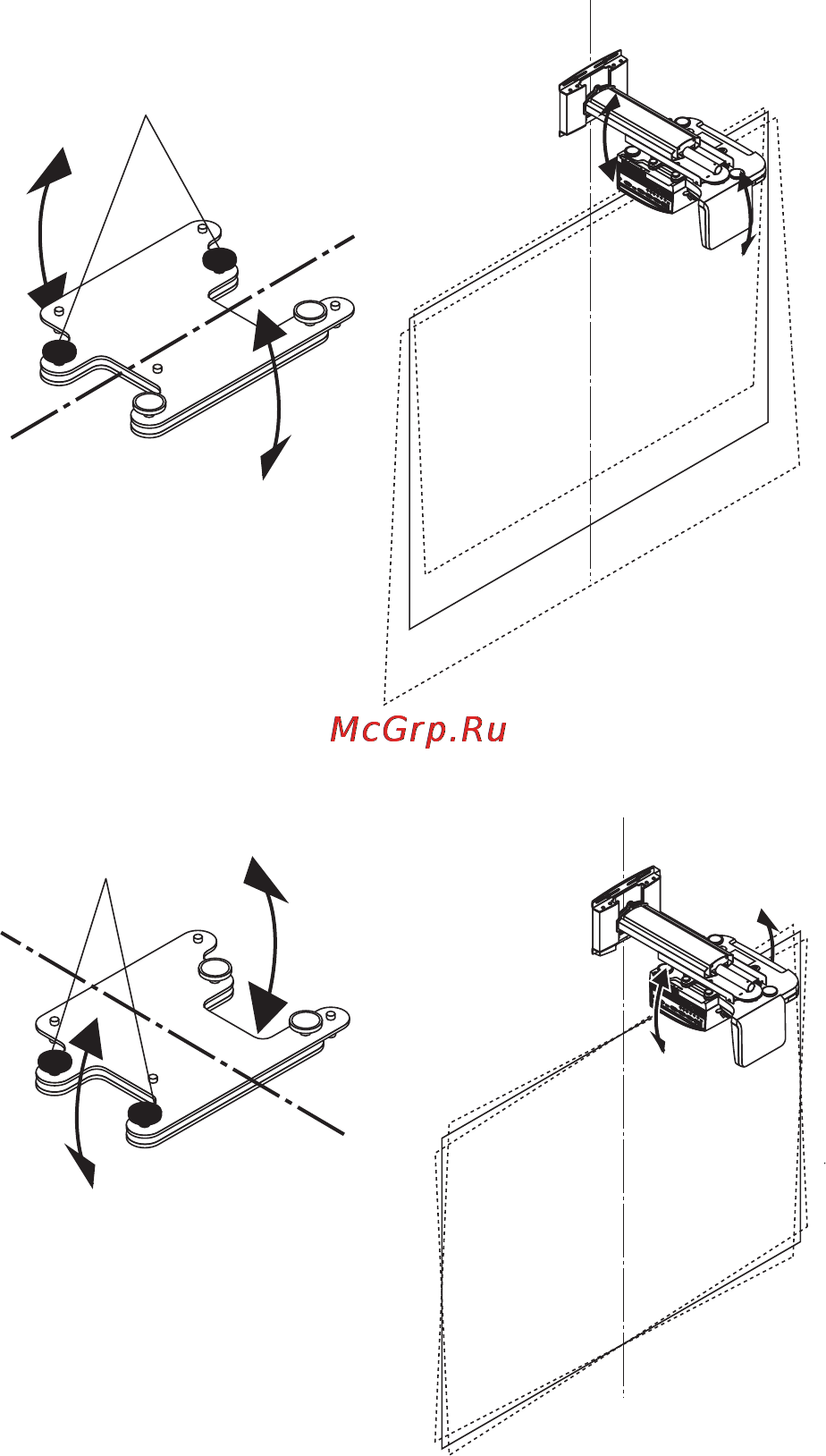

Réglage de l’inclinaison avant/arrière
À régler ensemble
Axe de rotation
À régler ensemble
Axe de rotation
Réglage de l’inclinaison gauche/droite
Unréglageprécissefaitdanslemêmesensqueleréglagevertical
• Si le réglage d’inclinaison effectué grâceàces boutons n’estpas satisfaisant, reprenezles
procéduresderéglageàpartirdel’étape2delapageFRE-12.
• Pendantleréglage,lapositiondel’imageprojetéepeutvarier.Danscecas,desserrezlesvisde
l’adaptateurmuraletlesvisdexationdubras,puisréglezlaposition.
Les réglages sont maintenant terminés.
Serrez bien toutes les vis et tous les boutons de réglage.
