POR-4
POR-5
Preparação

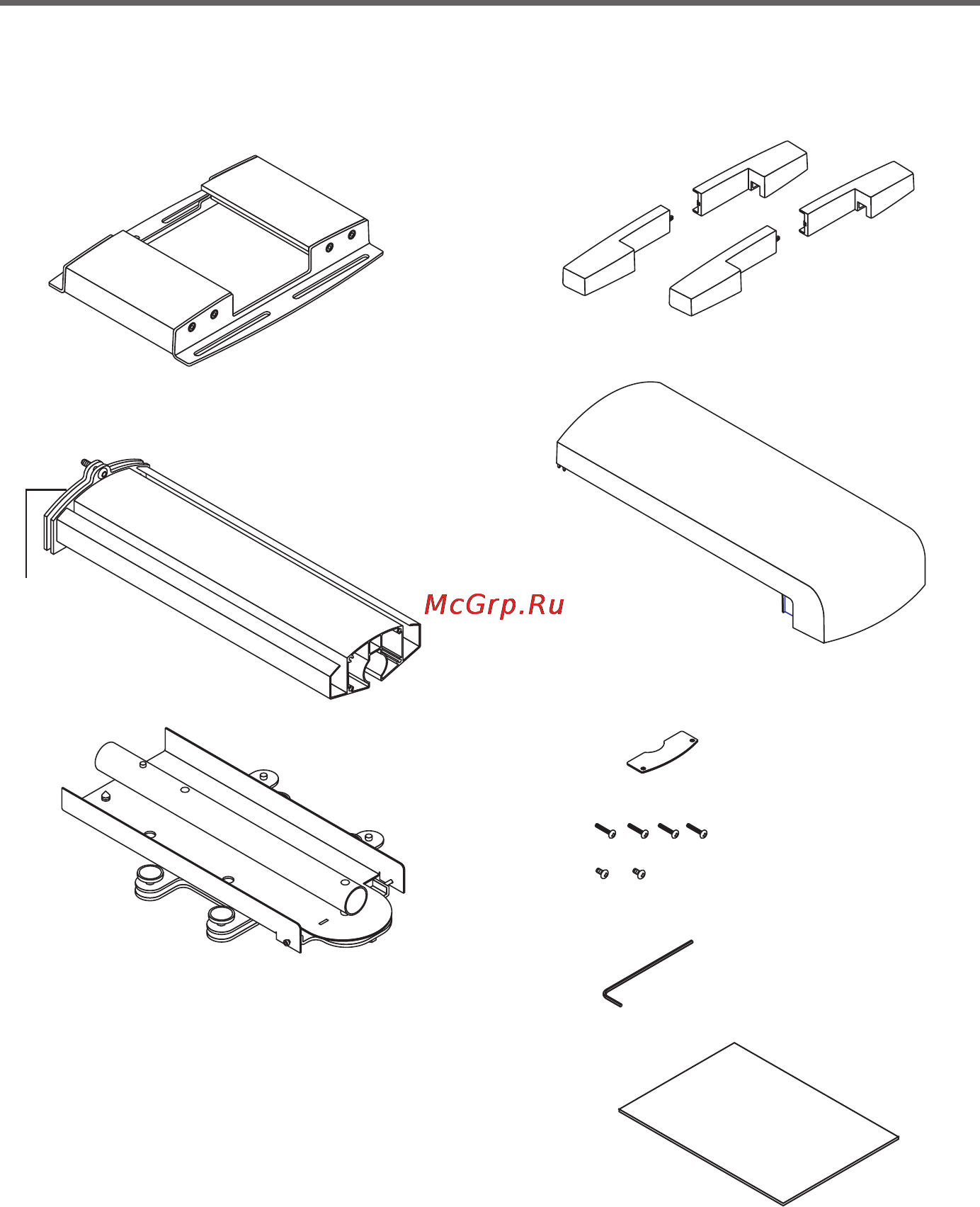

Peças embaladas
Verifique os itens na embalagem.
Adaptador de parede: 1
Braço: 1
Adaptador do projetor: 1
Cobertura (A, B): 2 pares
Cobertura do braço: 1
Placa (B): 1
Parafusos M4: 4
Parafusos M3,5: 2
Chave hexagonal: 1
Manual de instalação e ajuste:1
Placa (A)
