Nec U300X [139/192] Ukladanie kabli
![Nec U310W [139/192] Ukladanie kabli](/views2/1015964/page139/bg8b.png)
POL-10
POL-11

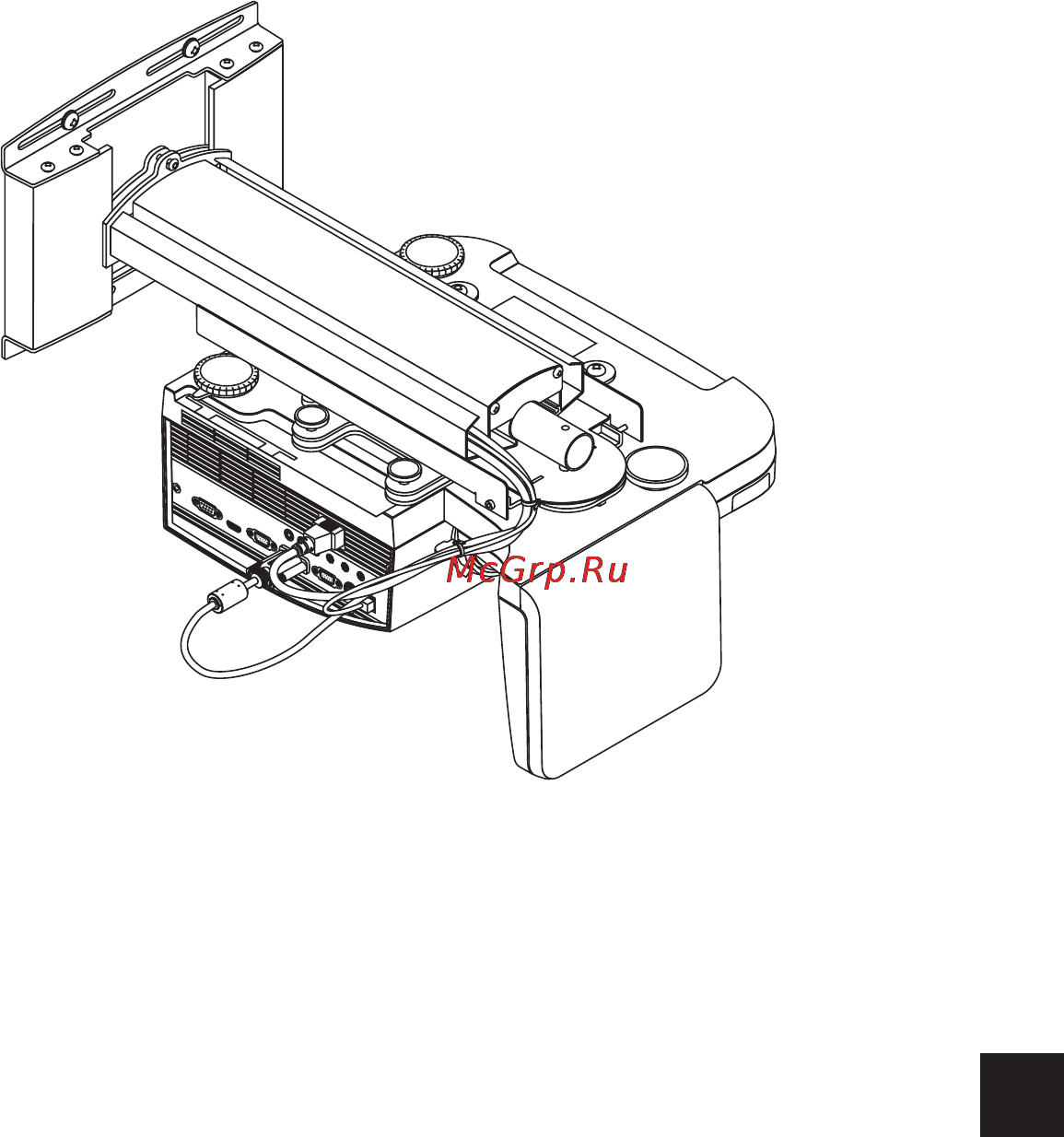

5. Układanie kabli
a
Przewód zasilania i kabel sygnałowy mogą przechodzić przez szczelinę na przewody z lewej i prawej
strony ramienia. Tę czynność należy wykonać przed założeniem osłony ramienia.
Uważaj, żeby nie zgnieść kabli śrubami regulacji poziomej.
To kończy instalację projektora.
