Ajuste da posição do projetor
Preparativos
Antes de ajustar
• Projete uma imagem do projetor, e depois use primeiro a alavanca de focagem do projetor
para ajustar grosseiramente a focagem da imagem projetada.
Para informações sobre como projetar uma imagem, consulte "Instalação" no manual do
utilizador incluído com o projetor.
• Domenunoecrã,selecione"Tetofrente"para"Orientação"comométododeprojeção.

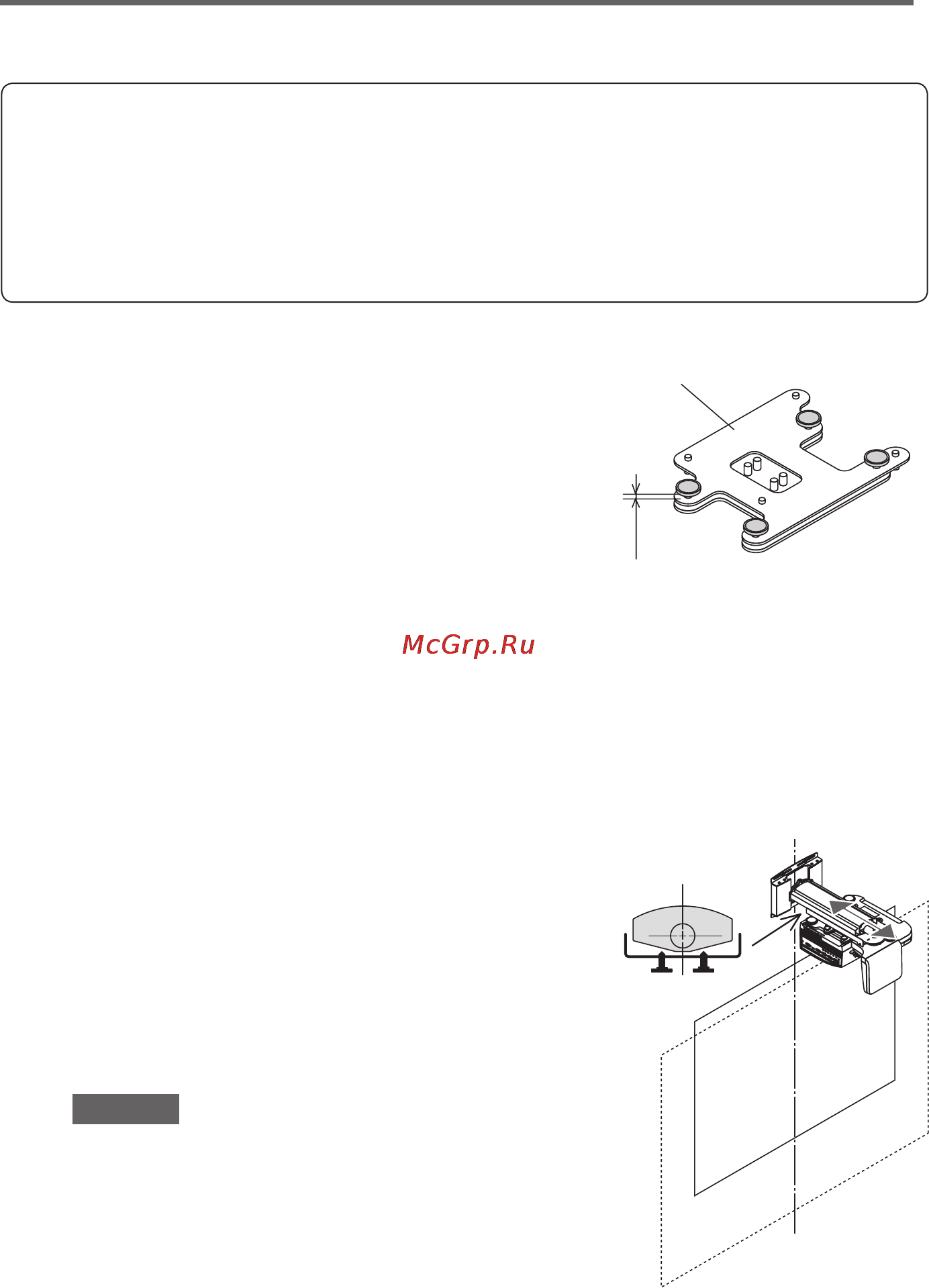

1. Verifique os botões de ajuste de inclinação.
Verifique se os quatro botões de ajuste de inclinação estão
regulados à mesma altura de ajuste.
Se a placade xaçãodo projetorestiverinclinada, não é
possível executar um correto ajuste vertical e horizontal.
Placa de fixação do projetor
Altura de ajuste do botão
2. Ajuste o tamanho da imagem projetada e a inclinação esquerda/direita.
* As ilustrações neste manual apresentam o ajuste para uma imagem com uma relação de
apresentação de 4:3. Os cabos de ligação para o ecrã e projetor foram omitidos.
Ajuste o tamanho da imagem projetada e, se necessário, a inclinação no sentido dos ponteiros
do relógio e no sentido contrário.
a
Desaperte os botões de ajuste vertical/fixação do braço.
- Desaperte os dois botões apresentados a preto na
ilustração.
b
Desloque o projetor para trás e para diante para acertar
o tamanho da imagem projetada no ecrã.
Para o fazer, segure firmemente o projetor dos dois lado
e desloque-o cuidadosamente.
Atenção
Não segure na secção do espelho. Caso
contrário o espelho poderá sair ou ficar
danificado.
- Para ajustar a inclinação no sentido esquerdo/direito,
continue para o passo
c
.
- Se quiser fazer apenas o ajuste do tamanho, aperte os
dois botões apresentados a preto na ilustração.
b
a
