Nec U300X [75/192] Cableado
![Nec U310W [75/192] Cableado](/views2/1015964/page75/bg4b.png)
SPA-10
SPA-11

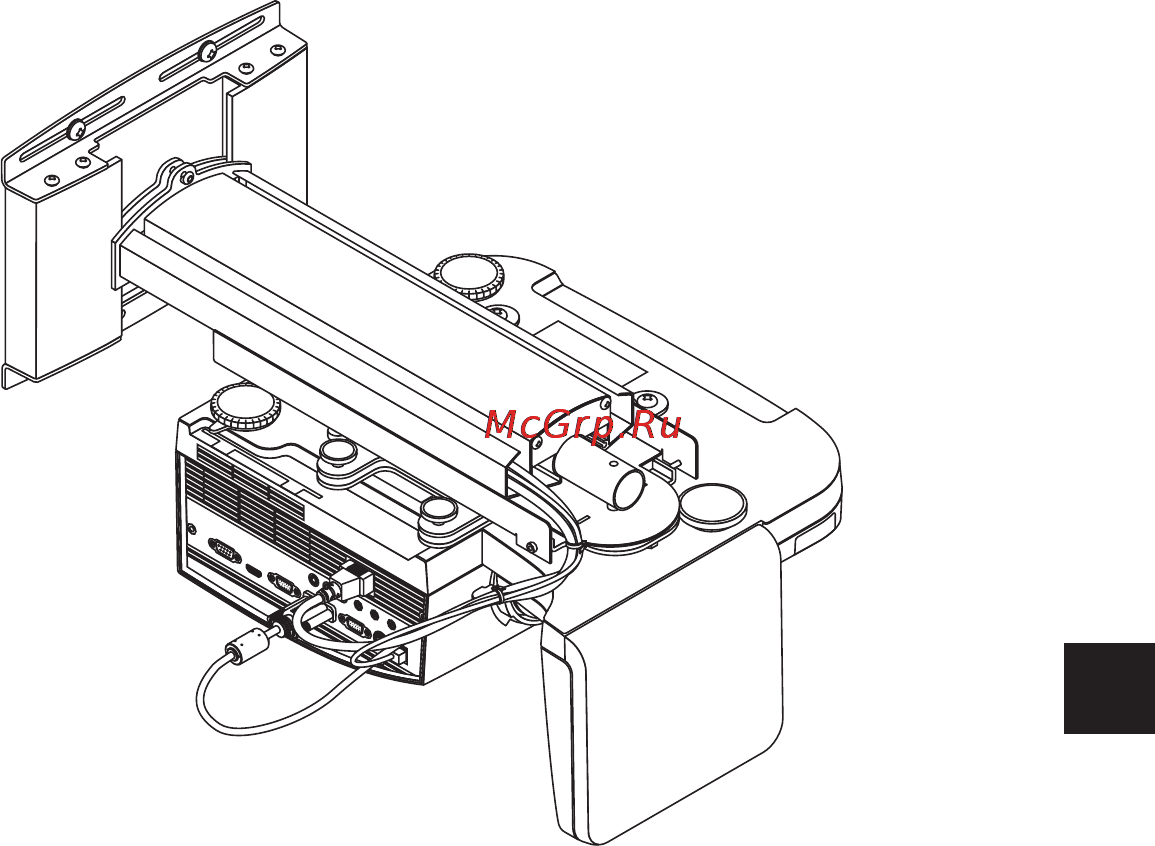

5. Cableado
a
Elcabledealimentaciónyloscablesdeseñalpuedenserpasadosatravésdelossurcos
de cableado ubicados a la derecha e izquierda del brazo. Lo cual deberá realizarse antes de
colocar la cubierta del brazo.
Tenga cuidado de no pillar los cables con los tornillos de ajuste horizontal.
Aquí finaliza la instalación del proyector.
