Nec U300X [78/192] Ajuste de la inclinación
![Nec U310W [78/192] Ajuste de la inclinación](/views2/1015964/page78/bg4e.png)
SPA-14
SPA-15

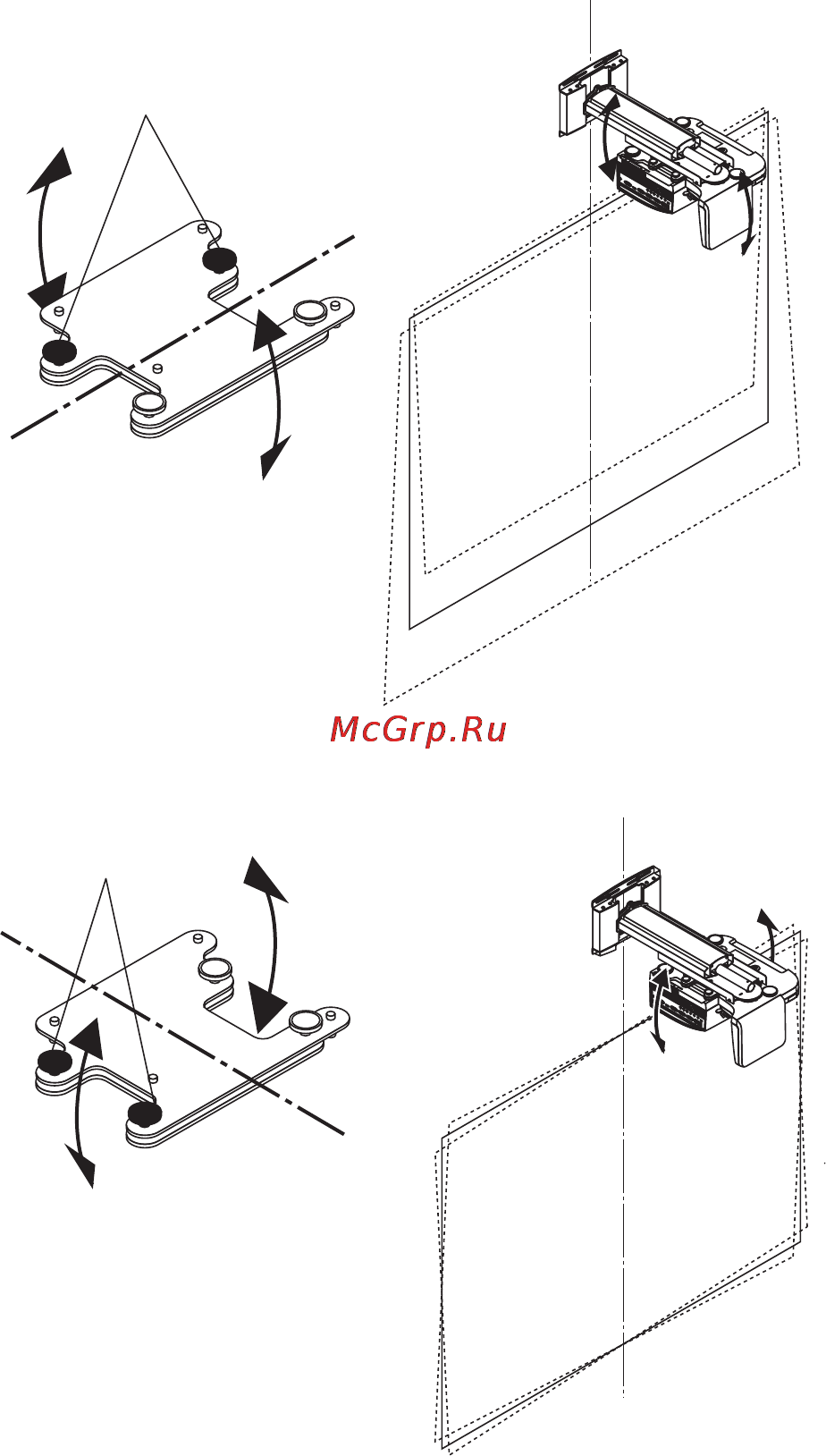

4. Ajuste de la inclinación.
El ajuste de inclinación se realiza con los cuatro pasadores de ajuste.
Ajuste de inclinación delantero/trasero
Ajuste ambos
Eje de rotación
Ajuste ambos
Eje de rotación
Ajuste de inclinación izquierda/derecha
Ajuste con precisión en la misma dirección que para el ajuste vertical
• Si no consigue un ajuste de inclinación suficiente con los pasadores suministrados, repita el
proceso desde el paso 2 en la página SPA-12.
• Durante el ajuste, la posición de la imagen proyectada podría variar. En tal caso, afloje el
adaptador de pared y los tornillos de fijación del brazo y ajuste la posición.
Aquí finaliza el ajuste.
Apriete firmemente todos los tornillos y pasadores de ajuste.
