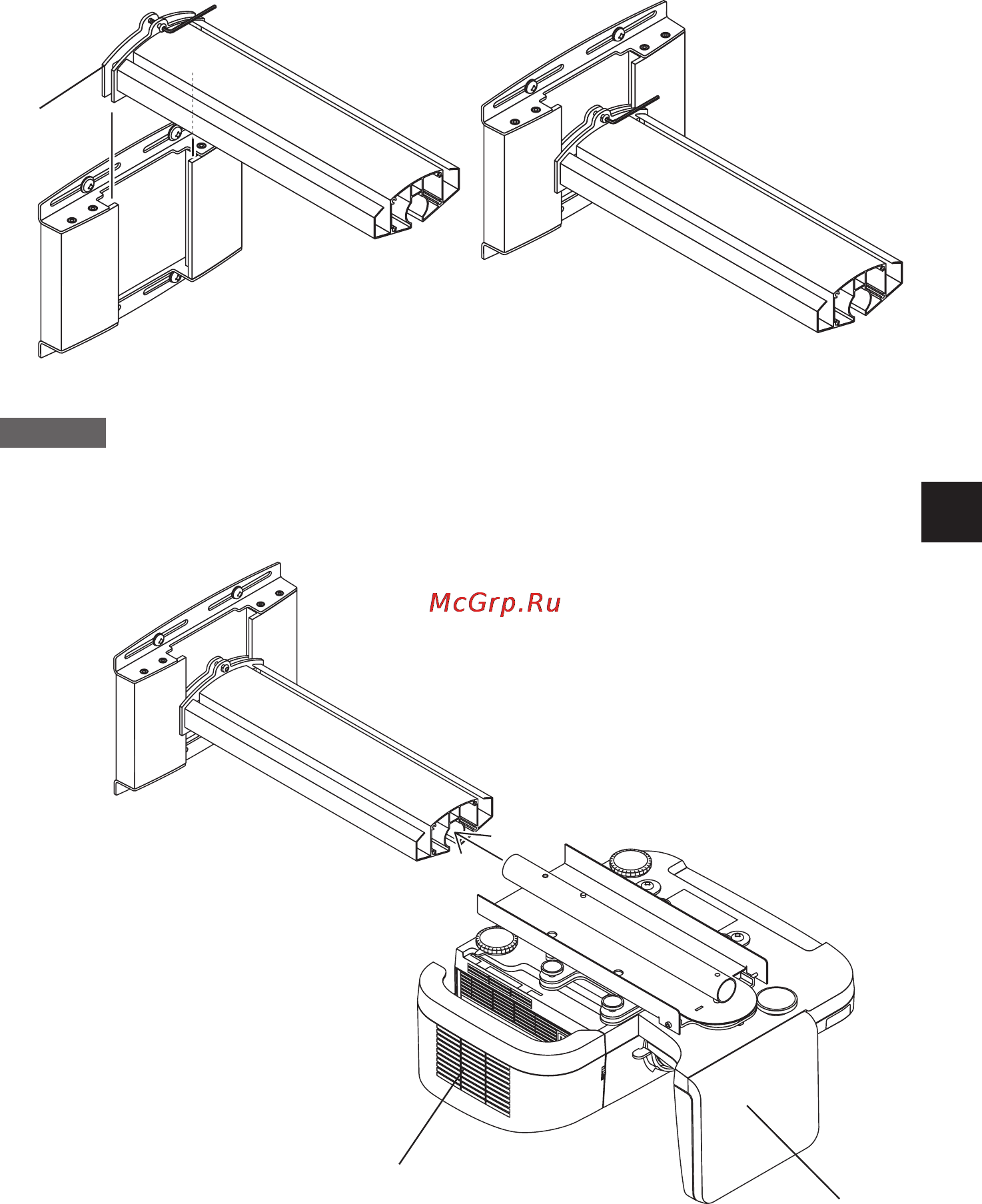

3. Instale o braço no adaptador de parede.
a
Desaperte os parafusos de fixação do braço (topo e fundo) com a chave hexagonal
fornecida.
b
Introduza a placa do braço (A) no adaptador de parede a partir do topo e aperte os
parafusos (topo e fundo) próximo do centro do orifício alongado.
* As coberturas (A) e (B) devem ser colocadas após completados a instalação e o ajuste.
4.
Instale o projetor montado no passo 1 sobre o braço.
Atenção
Para fazer isto, remova primeiro os espaçadores de embalagem do projetor.
Depois segure o corpo do projetor com o auxílio de outra pessoa e introduza-o
cuidadosamente no braço. Não segure o projetor pela cobertura do cabo nem pela
secção do espelho, e não toque no espelho nem na lente.
a
Introduza o eixo central do adaptador do projetor no braço.
Cobertura do cabo
Secção do espelho
a
Placa (A)
