はじめに

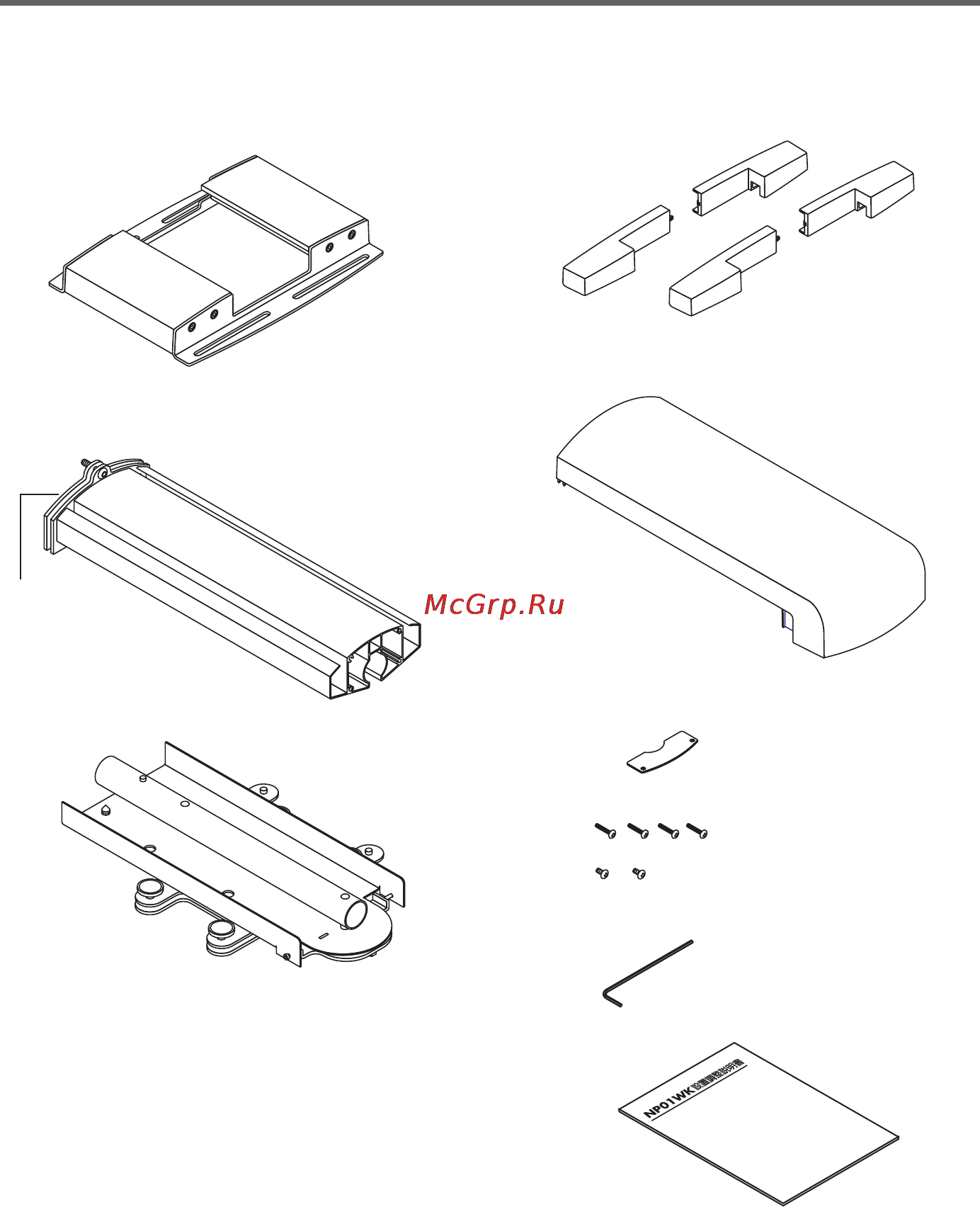

■ 同梱の部品一覧
同梱品の内容をご確認ください。
壁アダプタ：1 個
カバー (A, B)：2 組
アーム：
1 個
アームカバー：
1 個
プロジェクターアダプタ：
1 個
六角レンチ：
1 本
プレート
(B)：1
M4
ネジ：4 本
M3.5 ネジ：2 本
設置調整説明書：
1 冊
プレート
(A)
