JPN-8
JPN-9
垂直調整／アーム固定ノブ
警告
添付品以外のネジで取り付けるとプロ
ジェクターを破損させたり、プロジェク
ターが落下してけがの原因となったりし
ます
。必ず添付のネジを使用してくださ
い。
③
④

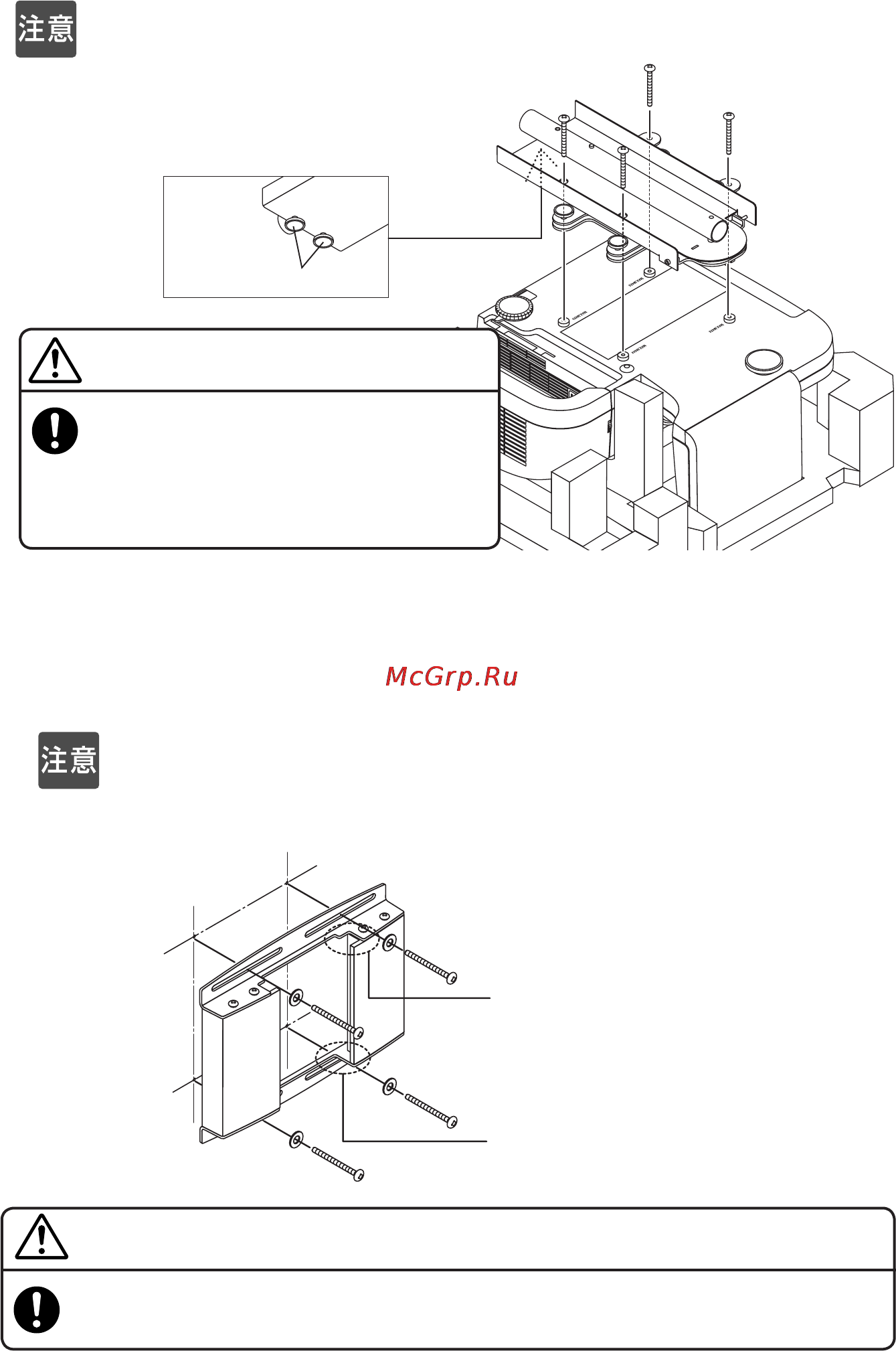

③ プロジェクター底面の穴にプロジェクターアダプタを合わせ、添付のネジ（M4 × 20）
4 本をしっかり締めつけます。
④ プロジェクターアダプタ底面の垂直調整／アーム固定ノブをゆるめます。
スペーサを外してプロジェクターアダプタの取り付け作業を行わないでください。
ミラー部分に力が加わり投写画面のずれや破損の原因になります。
2. 壁アダプタを壁の構造材に取り付ける
歪みのない投写画面にするために、壁アダプタの中心とスクリーンの中心が一致する位置に
取り付けます。
・壁アダプタには上下の向きがあります。正しい向きで取り付けてください。
壁アダプタの上下の向きを間違えると正しく設置できません。
・壁アダプタは最大± 50mm の「水平」調整が可能です。
警告
●
壁アダプタのネジ（またはボルト）は M6（1/4 インチ）（4 箇所）を使用してく
ださい。M6 以外を使用するとプロジェクターが落下してけがの原因となります。
切り欠きがあるほうを上にする
切り欠きがないほうを下にする
