JPN-8
JPN-9

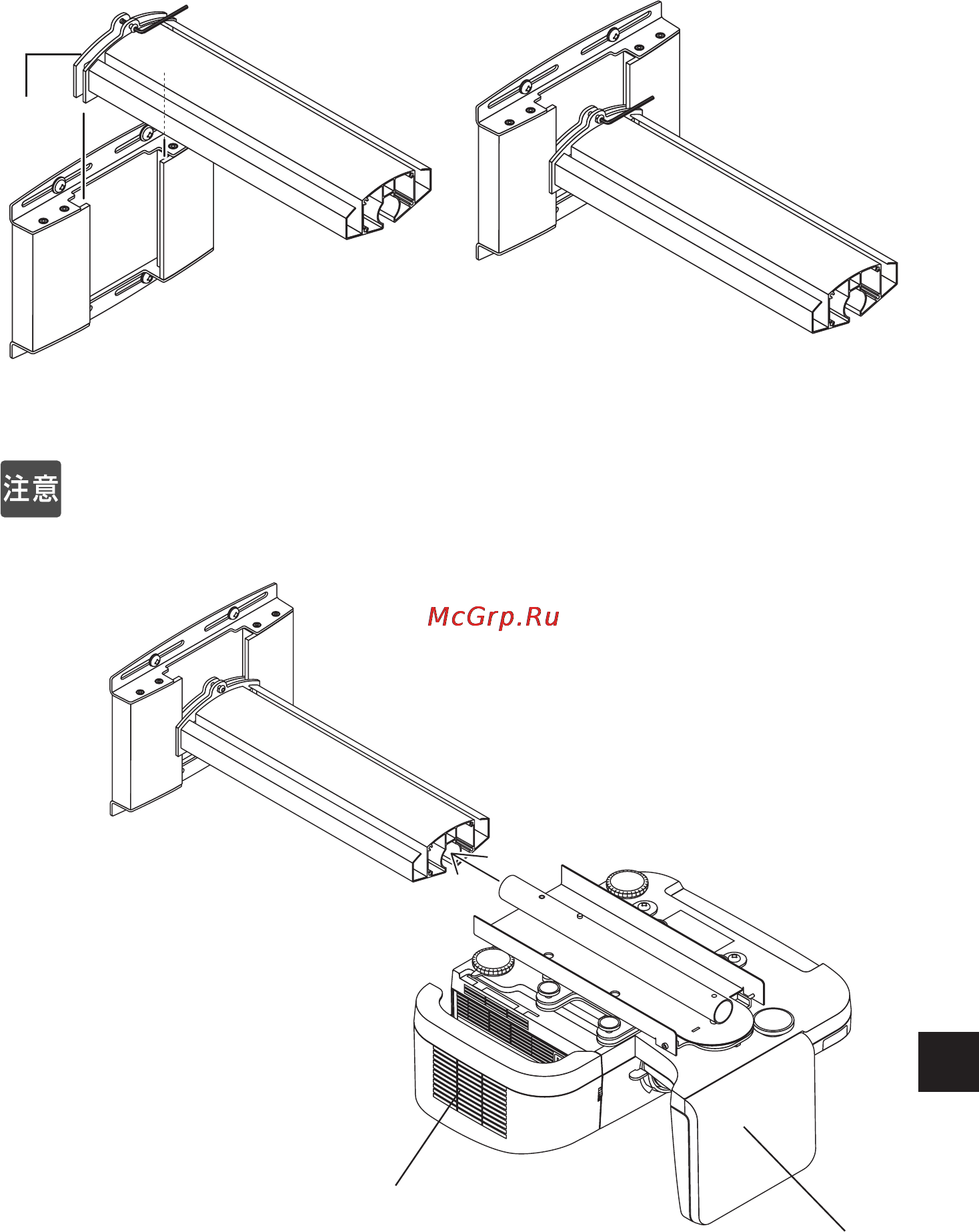

3. 壁アダプタにアームを取り付ける
① アーム固定ネジ（上下）を添付の六角レンチを使ってゆるめます。
② 壁アダプタの上からアームのプレート（A）を差し込み、中央付近でネジ（上下）を締め
付けます。
※カバー A,B は設置調整が終わってから取り付けます。
①
②
4.
手順 1 で組み立てたプロジェクターをアームに取り付ける
アームへの取り付けは、梱包用スペーサを外して、2 人でプロジェクター本体を持っ
て取り付けてください。このときプロジェクターのケーブルカバーおよびミラー部
は持たないでください。また、ミラーやレンズには触れないでください。
①プロジェクターアダプタの中心軸をアームに挿入します。
①
ケーブルカバー
ミラー部
プレート
(A)
