Nec U300X [116/192] Hazirlik
![Nec U310W [116/192] Hazirlik](/views2/1015964/page116/bg74.png)
TUR-4
TUR-5
Hazırlık

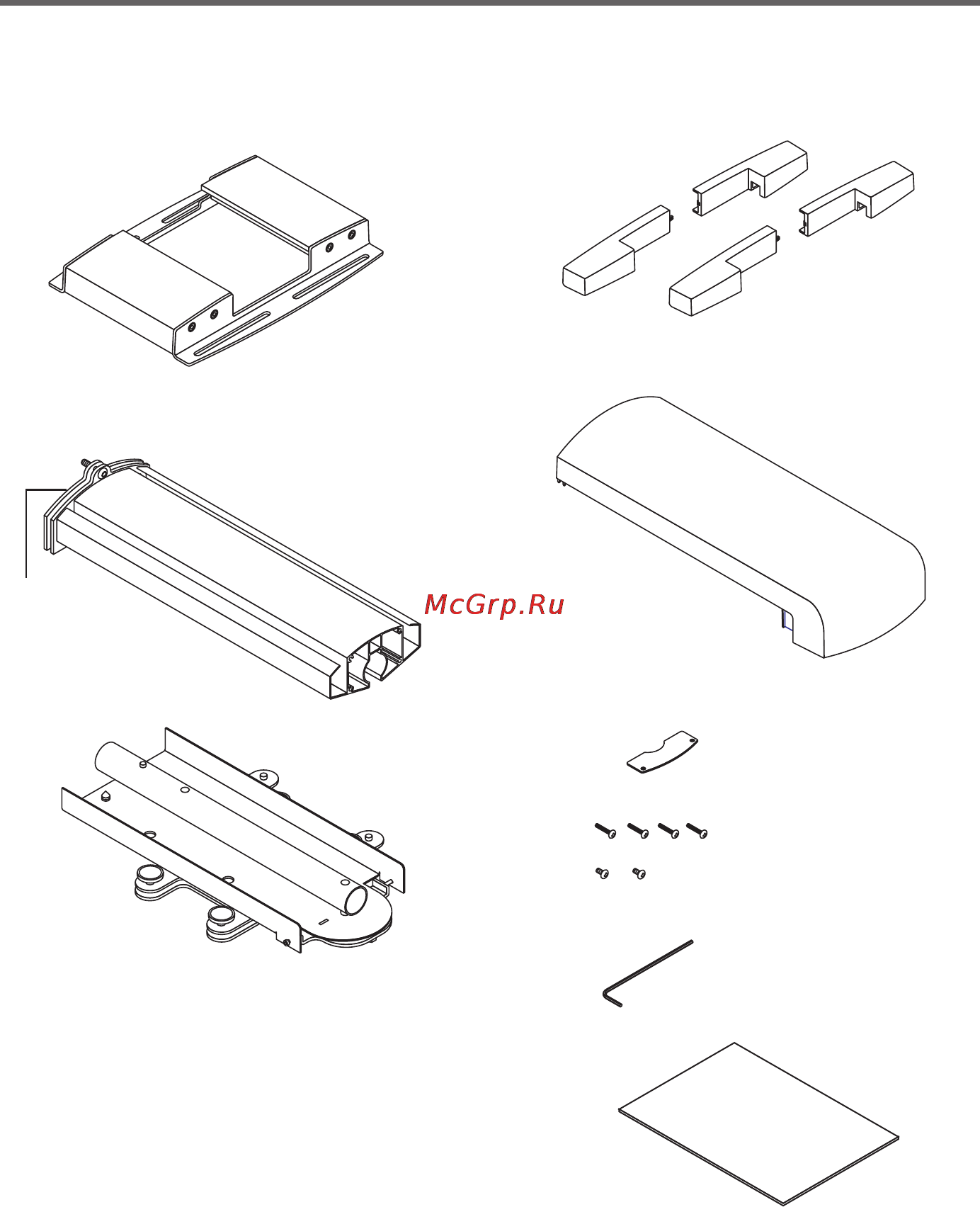

Paketlenen Parçalar
Lütfen paketlenen öğeleri kontrol edin.
Duvar adaptörü:1
Kol:1
Projeksiyon cihazı adaptörü:1
Kapak (A, B):2 çift
Kolun örtüsü:1
Plaka (B):1
M4 vidaları:4
M3.5 vidaları:2
Altılı anahtar:1
Kurulum ve Ayarlama Kılavuzu:1
Plaka (A)
