Nec U300X [104/192] Предупреждение
![Nec U310W [104/192] Предупреждение](/views2/1015964/page104/bg68.png)
RUS-8
RUS-9
c

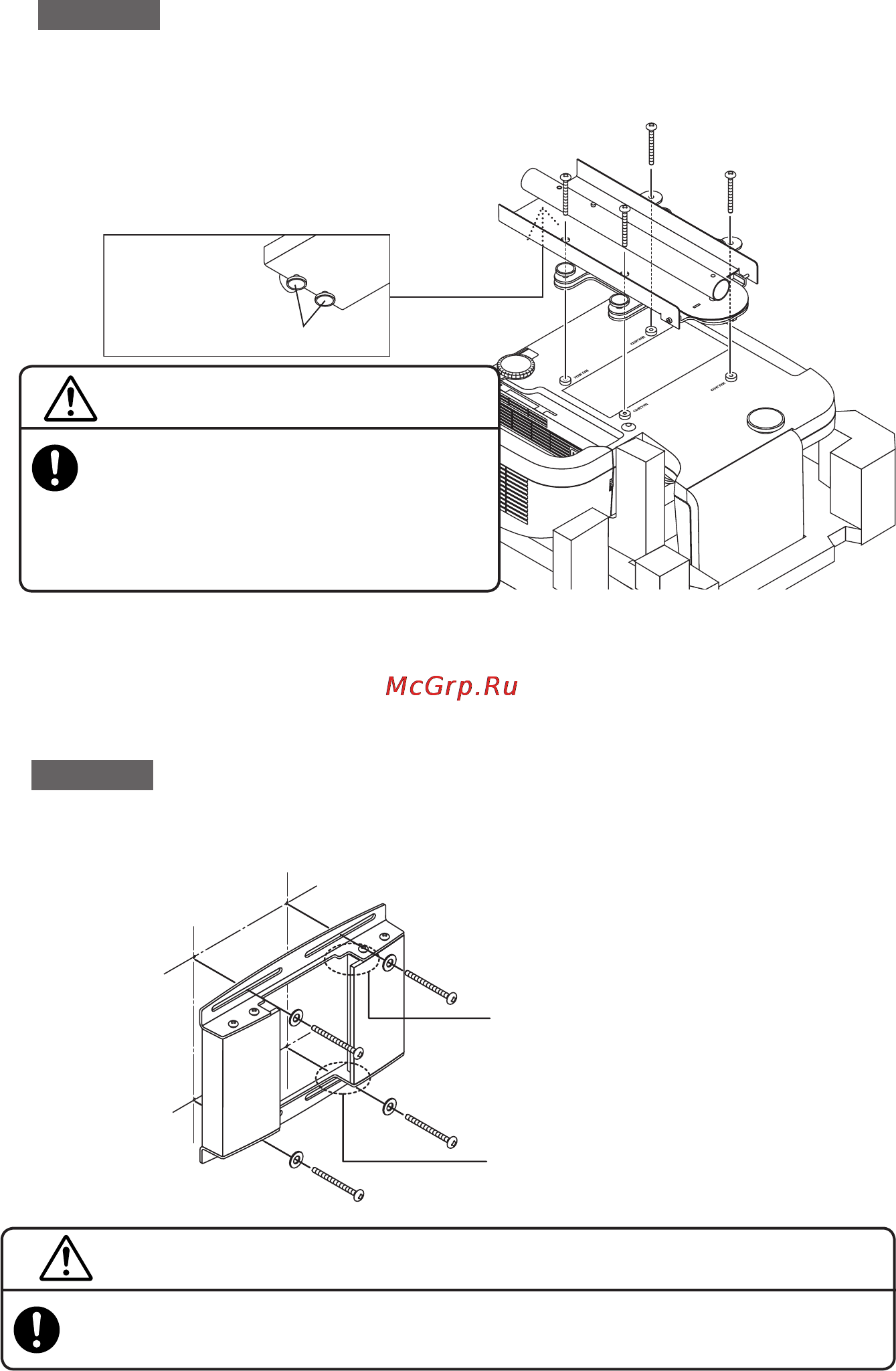

Соедините держатель проектора с отверстиями на нижней стороне проектора и надежно
прикрепите держатель четырьмя шурупами (M4х20).
d
Ослабьте ручки вертикальной регулировки/фиксации кронштейна держателя проектора.
Внимание!
Не пытайтесь прикрепить держатель проектора без упаковочного пенопласта.
Иначе деталь зеркала может быть подвергнута воздействию чрезмерной силы,
что может привести к сдвигу проецируемого изображения и вызвать серьезные
повреждения.
Ручки вертикальной регулировки/
фиксации кронштейна
c
d
Предупреждение
Если используются шурупы, не входящие в
комплект, проектор может быть серьезно
поврежден, или он может упасть и нанести
травму. Используйте только поставляемые в
комплекте шурупы.
2. Установка настенного держателя на конструкционный материал стены.
Чтобы проецируемое изображение не было искажено, центр настенного держателя и центр экрана
должны быть совмещены по прямой оси.
• Настенный держатель имеет верх и низ. Прикрепите его в правильном направлении.
Внимание!
Если настенный держатель установлен в перевернутом положении, правильная
установка невозможна.
• Настенный держатель можно отрегулировать горизонтально в диапазоне ±50мм.
Стороной с прорезями вверх
Стороной без прорезей вниз
Предупреждение
Для фиксации настенного держателя используйте только шурупы или болты M6 (1/4 дюйма) (в 4 местах).
Если используются шурупы или болты, отличные от M6, проектор может упасть и нанести травму.
