TUR-12
TUR-13
d
c
c

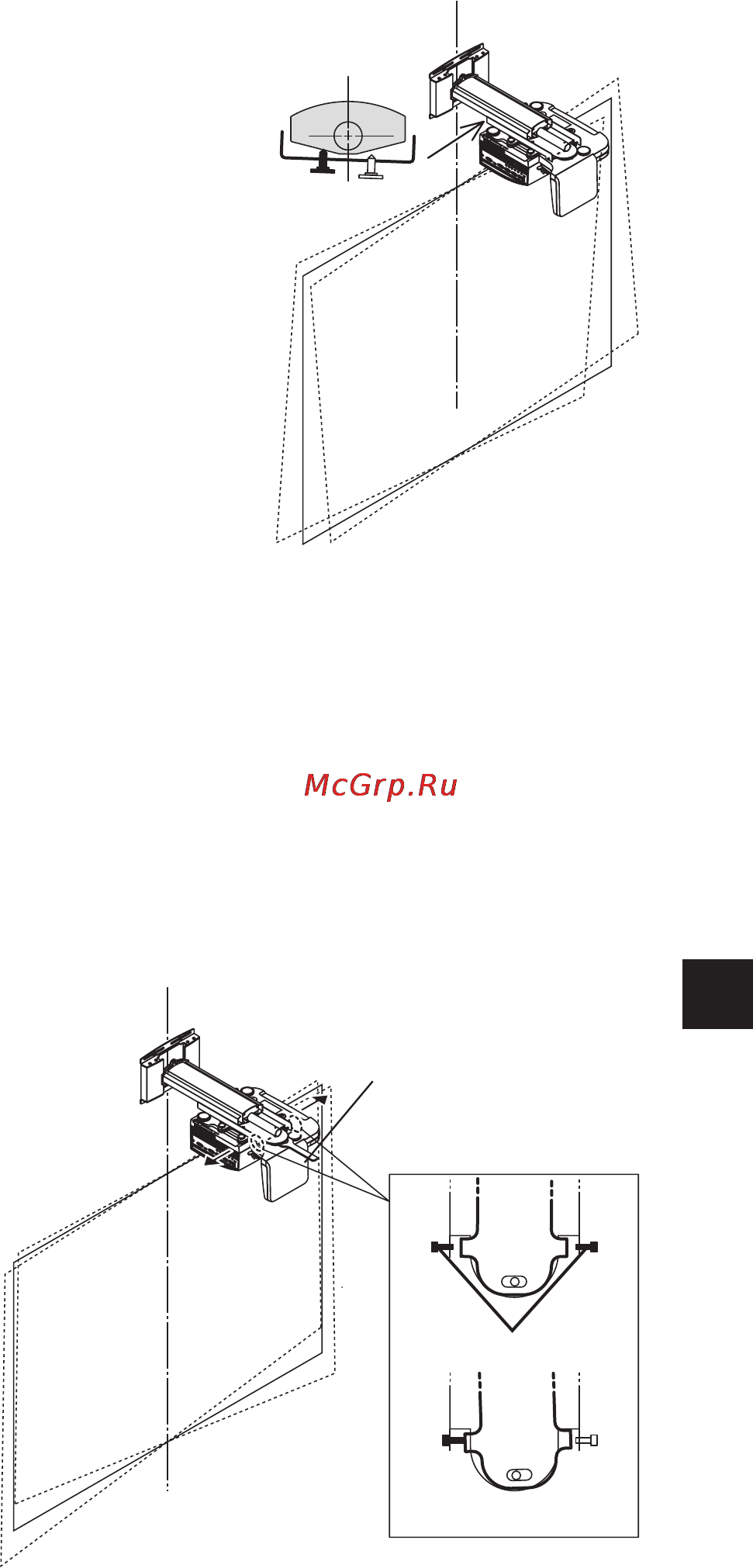

Projeksiyon cihazının eğimini sağ veya sol yöne
ayarlamak için, sağ veya soldaki düğmeyi çevirin.
- Resimde siyah renkte gösterilen düğme sıkıldığında,
projeksiyon cihazı saat istikametinin tersine doğru
çevrilir.
d
Ayarlama tamamlandığında, halen gevşek olan
karşısındaki düğmeyi sıkın.
3. Projeksiyon cihazının yatay eğimini ayarlayın.
Projeksiyon cihazının adaptörü, yaklaşık ±3 derecelik bir aralıkta ayarlama yapılmasına izin verir.
a
Bir anahtarla yatay sabitleme somununu (çift somunu) gevşetin.
b
Beraberinde gelen altılı anahtarla (üst ve alttaki) yatay ayarlama vidalarını gevşetin.
- Resimde siyah renkte gösterilen iki vidayı gevşetin.
c
Resmin üst kenarıyla alt kenarı paralel olana kadar, sağ ve soldaki vidayı sıkarak ayarlama yapın.
d
Ayarlama tamamlandığında, halen gevşek olan karşısındaki vidayı sıkın.
e
Bir anahtarla yatay sabitleme somununu (çift somunu) sıkın.
ae
d
b
c
