TUR-12
TUR-13

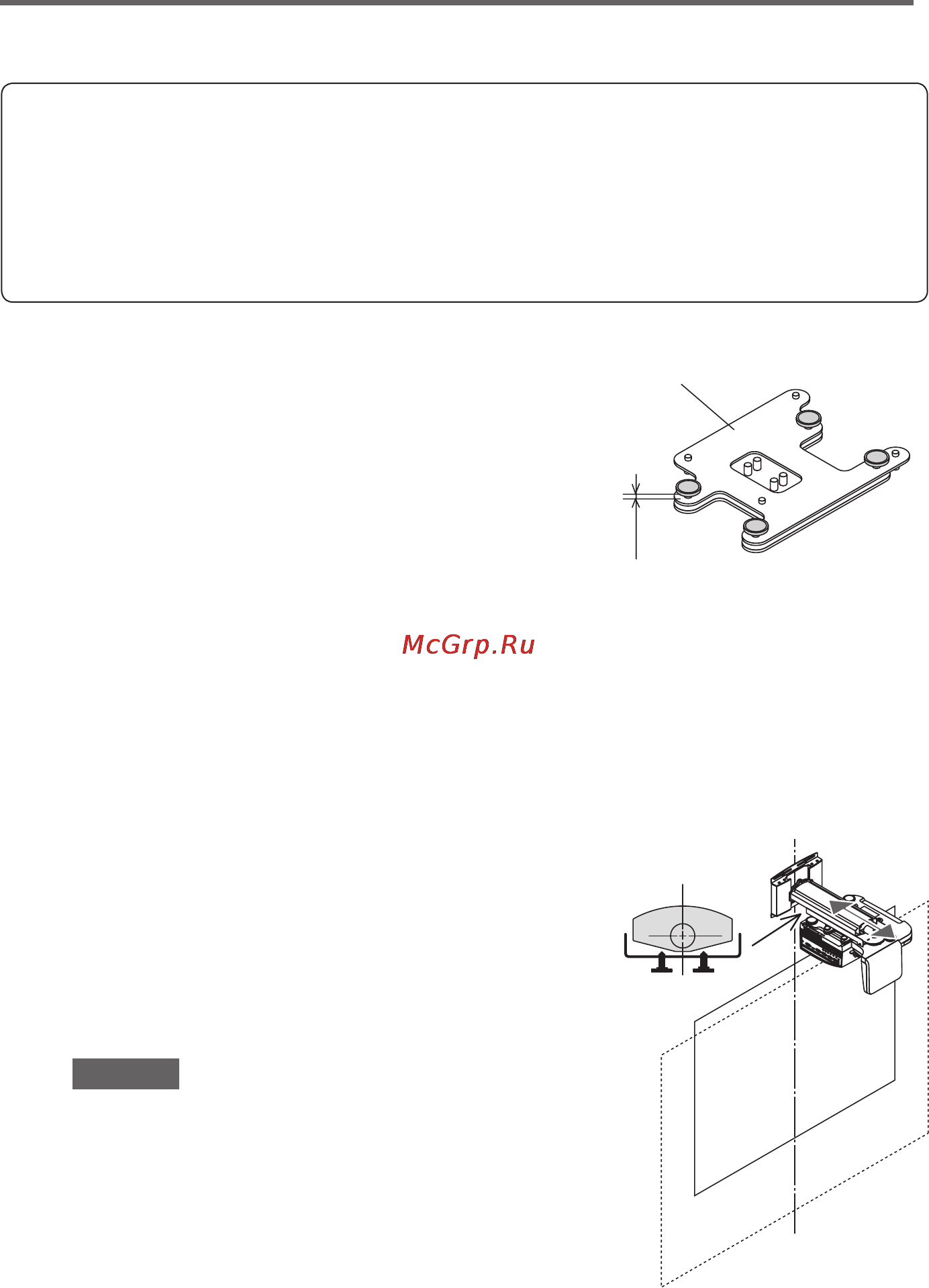

Projeksiyon Pozisyonunu Ayarlama
Hazırlıklar
Ayarlamadan önce
• Projeksiyon cihazından bir görüntüyü yansıtın, ardından önce projeksiyon cihazının odak kolunu
kullanarak, yansıtılan görüntünün odağını kabaca ayarlayın.
Bir görüntüyü yansıtmayla ilgili bilgiler için, projeksiyon cihazının yanında gelen kullanım kılavuzundaki
"Kurulum" bölümüne bakın.
• Ekrandaki menüden, "Oryantasyon" için projeksiyon yöntemi olarak "Tavanın Önünü" seçin.
1. Eğimi ayarlama düğmelerini kontrol edin.
Dör t eğim ayarı düğmesinin tamamının aynı ayarlama
yüksekliğine ayarlandığını doğrulayın.
Projeksiyon cihazını sabitleme plakası eğriyse, doğru dikey
ayarlama ve yatay ayarlama yapılamıyordur.
Projeksiyon cihazını sabitleme plakası
Düğmeyi ayarlama yüksekliği
2. Yansıtılan görüntünün boyutunu ve sağ/sol eğimi ayarlayın.
* Bu kullanım kılavuzundaki resimler, 4:3 en boy oranındaki bir görüntünün ayarlanmasını gösterir. Ekran
ve projeksiyon cihazının bağlantı kabloları atlanmıştır.
Yansıtılan görüntünün boyutunu ve gerekirse eğitimi saat istikametinde veya saat istikametinin tersi
yönünde ayarlayın.
a
Dikey ayarlama/kolu sabitleme düğmelerini gevşetin.
- Resimde siyah renkte gösterilen iki düğmeyi gevşetin.
b
Yansıtılan görüntünün boyunu ekrana göre ayarlamak için
projeksiyon cihazını ileri-geri kaydırın.
Bunu yapmak için, projeksiyon cihazını iki tarafından da sıkıca
tutun ve dikkatli bir biçimde taşıyın.
Dikkat
Ayna bölümünü tutmayın. Aksi takdirde ayna
çıkabilir veya hasar görebilir.
- Eğimi sağ/sol yönünde ayarlamak için,
c
adımından
devam edin.
- Sadece bir boyut ayarı yapılacaksa, resimde siyah renkte
gösterilen iki düğmeyi sıkın.
b
a
