POR-14
POR-15
5.

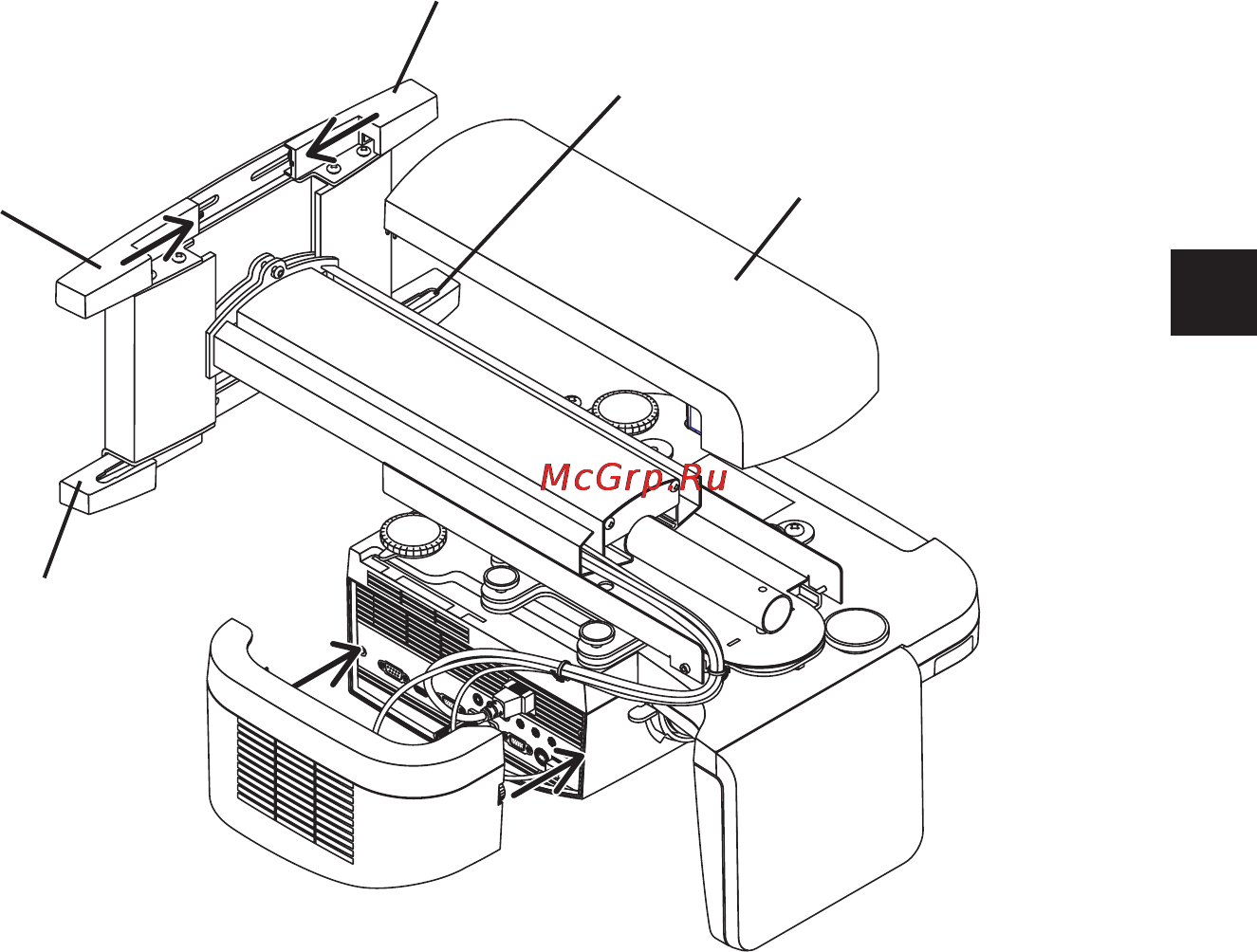

Instale as coberturas do adaptador de projetor e do adaptador de parede.
a
Instale a cobertura (A) (com gancho) e cobertura (B) (com entalhe) no lado superior do
adaptador de parede.
Faça deslizar as duas coberturas para o centro enquanto as empurra para baixo, como
indicado na ilustração. A parte inferior de cada cobertura engatará então nas cabeças dos
parafusos do adaptador de parede. Ao mesmo tempo, o gancho da cobertura (A) entrará no
entalhe da cobertura (B), bloqueando assim as coberturas.
b
No lado inferior do adaptador de parede, inverta as posições das coberturas (A) e (B) e
instale-as da mesma forma descrita em
a
.
c
Instale a cobertura do braço.
A cobertura está fixa quando as linguetas esquerda e direita engatam nos entalhes do
adaptador do projetor.
d
Instale a cobertura do cabo do projetor.
Rode os botões de ambos os lados para apertar a cobertura.
a
d
b
c
a
b
Cobertura (A)
Cobertura (B)
A cobertura (A) deverá ficar à direita
A cobertura (B) deverá ficar à esquerda
Cobertura do braço
