Nec U300X [109/192] Настройка горизонтального наклона проектора
![Nec U310W [109/192] Настройка горизонтального наклона проектора](/views2/1015964/page109/bg6d.png)
RUS-12
RUS-13
d
c
c
Поверните левую или правую ручку, чтобы отрегулировать
наклон проектора влево или вправо.
- При затягивании ручки, отмеченной черным цветом
на рисунке, проектор поворачивается против
часовой стрелки.
d
После завершения регулировки, затяните противоположную
ручку, которая осталась ослабленной.

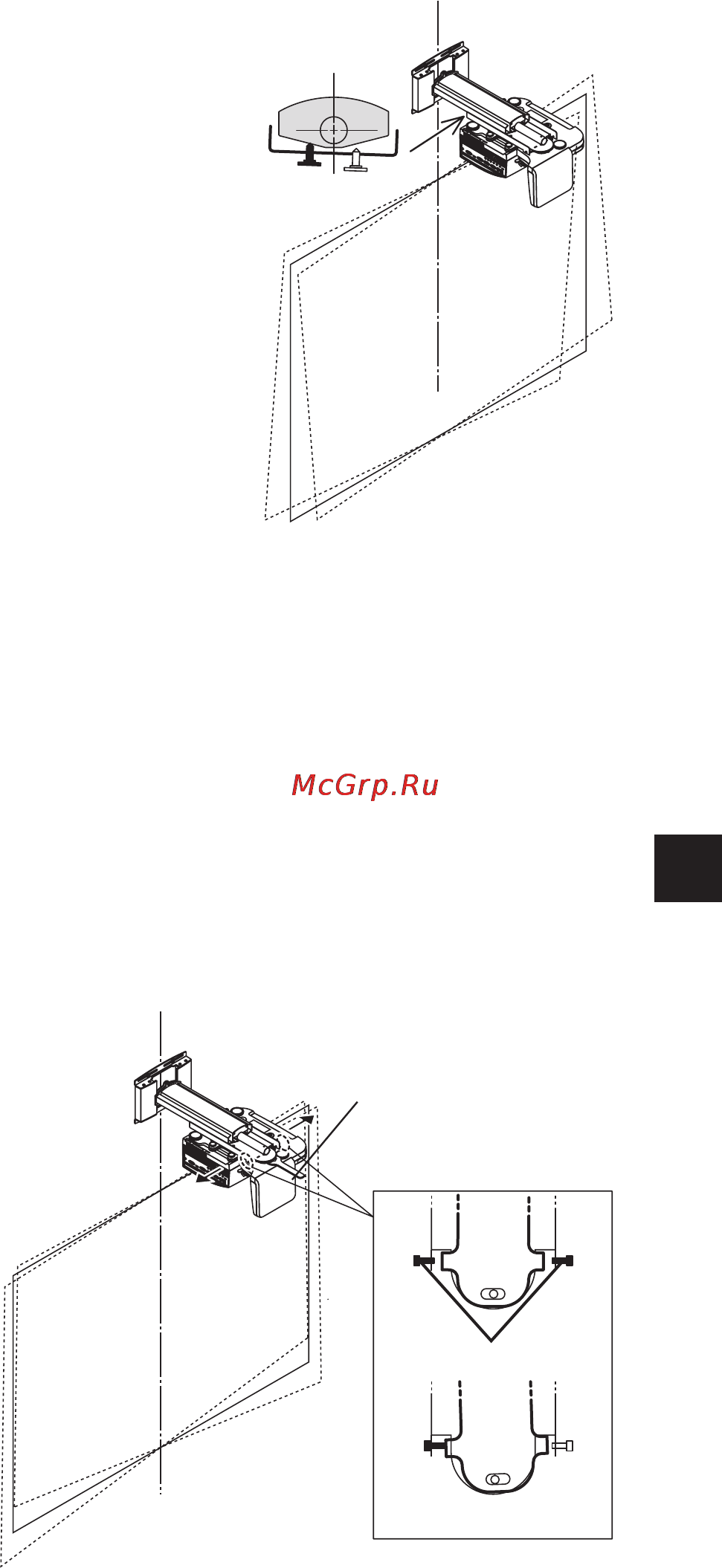

3. Настройка горизонтального наклона проектора.
Держатель проектора позволяет производить регулировку приблизительно в диапазоне ±3
градуса.
a
Ослабьте гайку горизонтальной фиксации (двойная гайка) при помощи гаечного ключа.
b
Ослабьте шурупы горизонтальной регулировки (слева и справа) с помощью входящего в
комплект шестигранного ключа.
- Ослабьте два шурупа, отмеченные черным цветом на рисунке.
c
Произведите регулировку, затягивая левый и правый шуруп до тех пор, пока верхний край и
нижний край изображения не будут параллельны друг другу.
d
После завершения регулировки, затяните противоположный шуруп, который остался
ослабленным.
e
Затяните гайку горизонтальной фиксации (двойная гайка) при помощи гаечного ключа.
ae
b
b
c
