FRE-4
FRE-5
Préparation

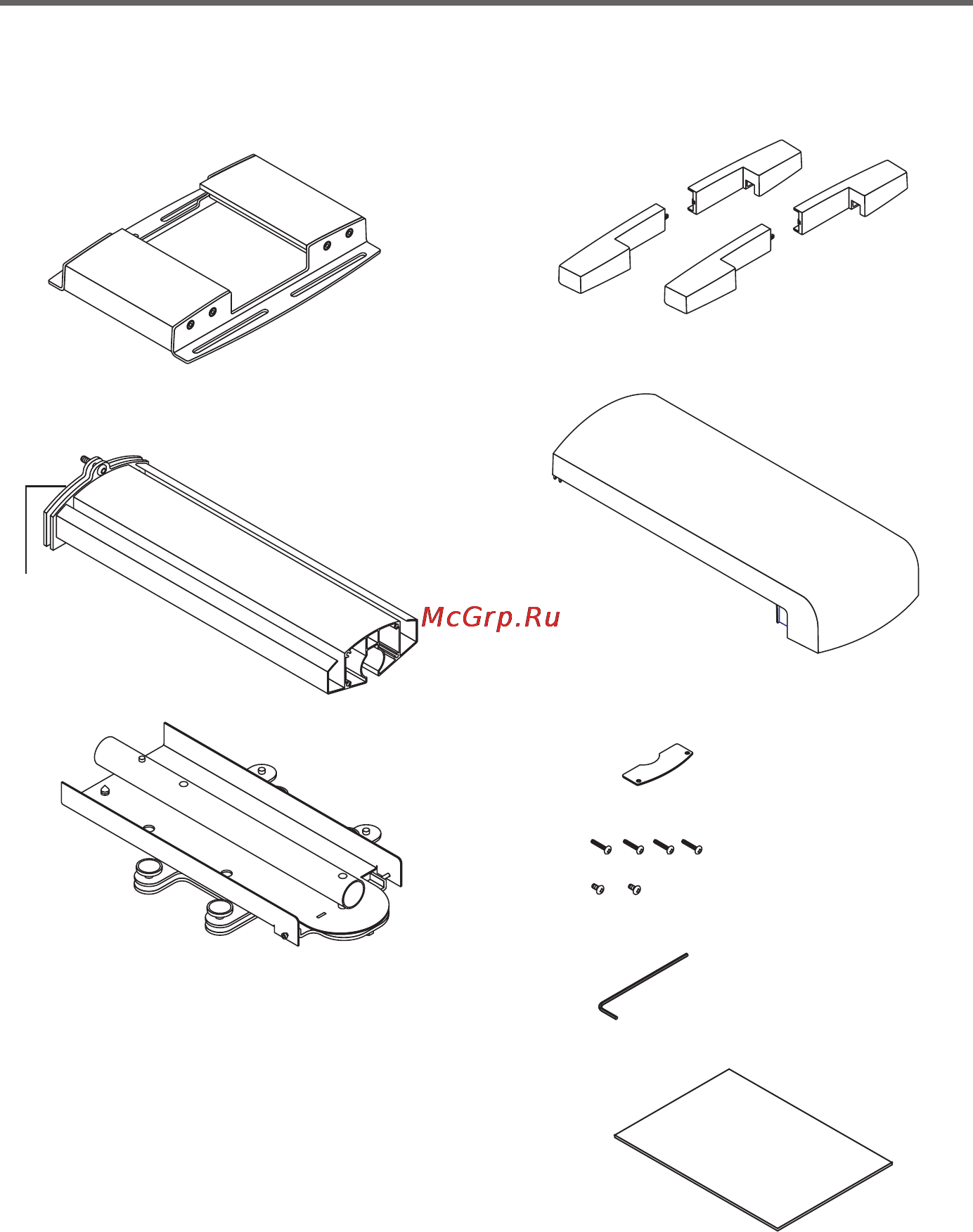

Pièces Emballées
Mercidebienvouloirvérierlespiècesemballées.
Adaptateur mural : 1
Bras : 1
Adaptateur pour le projecteur : 1
Couvercle (A, B) : 2 paires
Couvercle du bras : 1
Plaque (B) : 1
Vis M4 : 4
Vis M3,5 : 2
Cléhexagonale:1
Guided’Installationetde
Réglage:1
Plaque (A)
