Nec U300X [93/192] Ajuste a inclinação horizontal do projetor
![Nec U310W [93/192] Ajuste a inclinação horizontal do projetor](/views2/1015964/page93/bg5d.png)
POR-12
POR-13
d
c
c
Rode o botão esquerdo ou direito para ajustar a
inclinação do projetor para a esquerda ou para a
direita.
- Quando o botão apresentado a preto na ilustração
for apertado, oprojetor érodado nosentido
contrário ao dos ponteiros do relógio.
d
Quando o ajuste estiver completo, aperte o botão
oposto que ainda estiver desapertado.

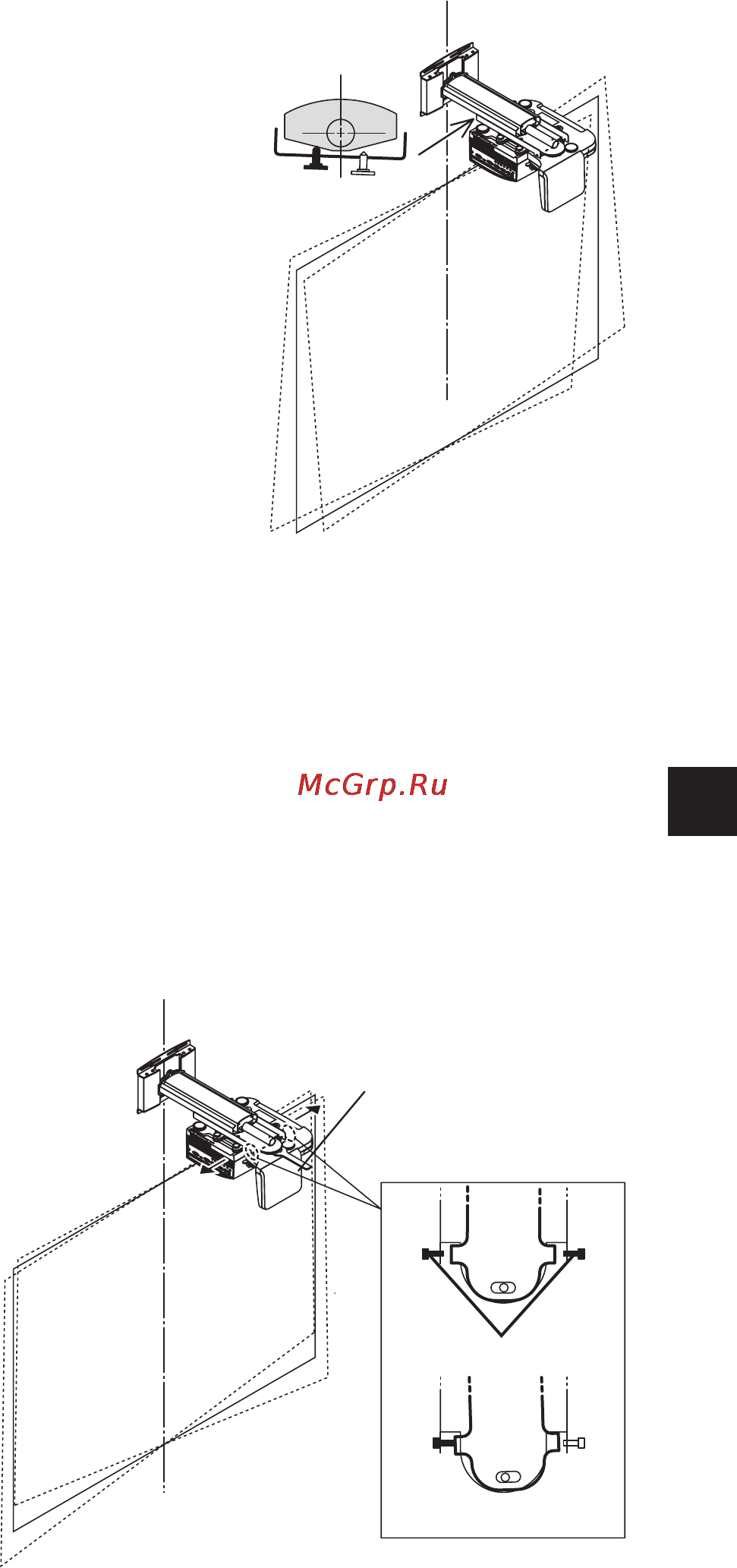

3. Ajuste a inclinação horizontal do projetor.
Oadaptadordoprojetorpermiteajustenumaamplitudedeaproximadamente±3graus.
a
Desaperte a porca de fixação horizontal (porca dupla) com uma chave de porcas.
b
Desaperte os parafusos de ajuste horizontal (esquerda e direita) com a chave hexagonal
fornecida.
- Desaperte os dois parafusos apresentados a preto na ilustração.
c
Faça o ajuste apertandoo parafusoesquerdo ou direito até que o eixo superiore o eixo
inferior da imagem estejam paralelos.
d
Quando o ajuste estiver completo, aperte o aparafuso oposto que ainda estiver desapertado.
e
Aperte a porca de fixação horizontal (porca dupla) com uma chave de porcas.
ae
d
b
c
