Preparazione

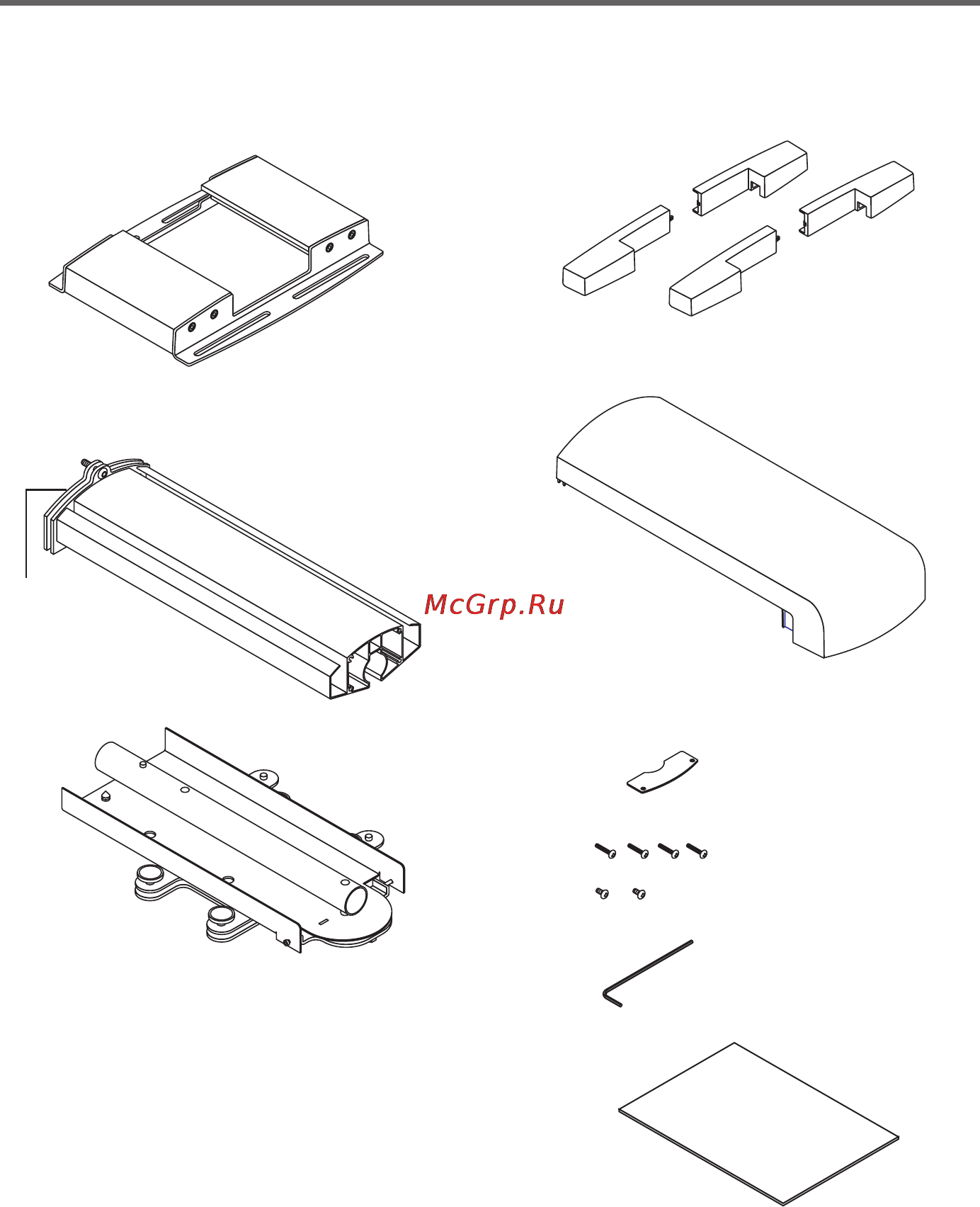

Parti Incluse nella Confezione
Si prega di controllare le parti nella confezione.
Adattatore a muro:1
Braccio:1
Adattatore proiettore:1
Coperture (A, B):2 coppie
Copertura braccio:1
Piastra (B):1
Viti M4:4
Viti M3,5:2
Brugola:1
Manuale di Installazione e
Regolazione:1
