![Nec U300X [25/192] Den arm am wandadapter befestigen](/img/pdf.png)
Nec U300X [25/192] Den arm am wandadapter befestigen
![Nec U310W [25/192] Den arm am wandadapter befestigen](/views2/1015964/page25/bg19.png)
GER-8
GER-9
ba

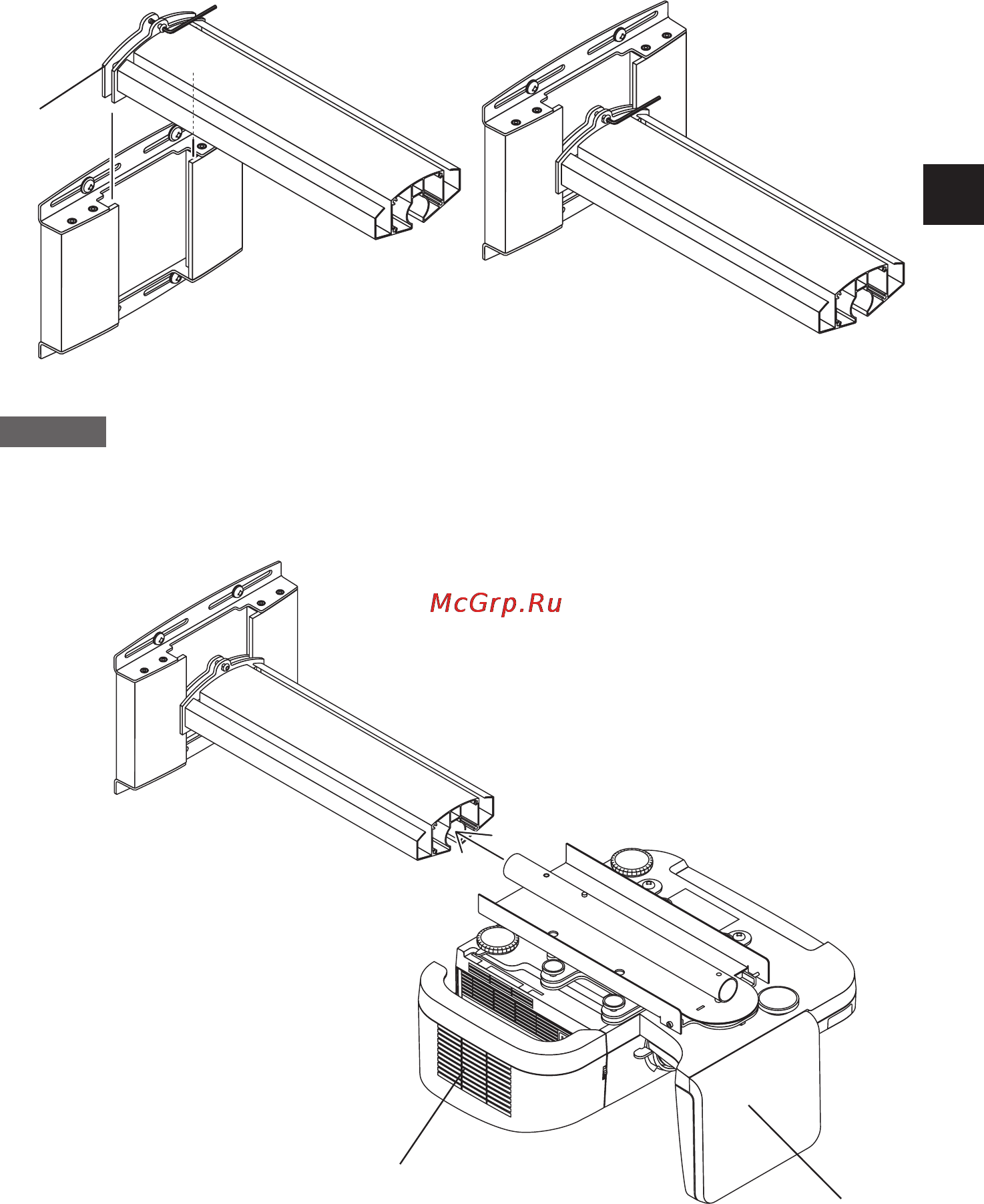

3. Den Arm am Wandadapter befestigen.
a
Lösen Sie die Befestigungsschrauben (oben und unten) mit dem mitgelieferten
Sechskantschlüssel.
b
Setzen Sie die Armplatte (A) von oben in den Wandadapter ein und ziehen Sie die Schrauben
(oben und unten) nah an der Mitte des länglichen Lochs fest.
* Die Abdeckungen (A) und (B) sind nach dem Abschluss der Installation und Einstellung
anzubringen.
4. Den in Schritt 1 montierten Projektor am Arm befestigen.
Vorsicht
Entfernen Sie dafür zunächst die Abstandshalter vom Projektor. Halten Sie den
Projektorrumpf anschließend mit der Hilfe einer zweiten Person und schieben
Sie ihn vorsichtig in den Arm. Halten Sie den Projektor nicht am Kabel oder am
Spiegelabschnitt und berühren Sie nicht den Spiegel oder die Linse.
a
Stecken Sie die Mittelachse des Projektoradapters in den Arm.
Kabelabdeckung
Spiegelabschnitt
a
Platte (A)
