KOR-6
KOR-7
프로젝터 장착
준비
1. 화면의 설치 위치를 결정하고 , 그에 따라 벽면 장착 장치의 설치 위치를 결정하
십시오 .
자세한 내용은 프로젝터와 함께 제공된 사용자 설명서의 ' 설치 ' 섹션을 참조하십시오 .
• 투사가 기울어지도록 하는 설치는 불가능합니다 . 전면 투사 위치를 결정하십시오 .
2. 이 설명서 KOR-2- 페이지의 ' 주의 사항 ' 섹션에 나와 있는 모든 조건을 준수
하십시오 .
• U300X/U250X/U310W/U260W 의 광학 축 고도각이 크기 때문에 투사 거리가 약간
만 바뀌어도 화면 크기와 위치에 큰 영향이 미칩니다 . 프로젝터 각이 꺼지면 이미지 왜
곡이 증가합니다 .
1. 프로젝터 어댑터를 프로젝터에 장착하십시오 .
a

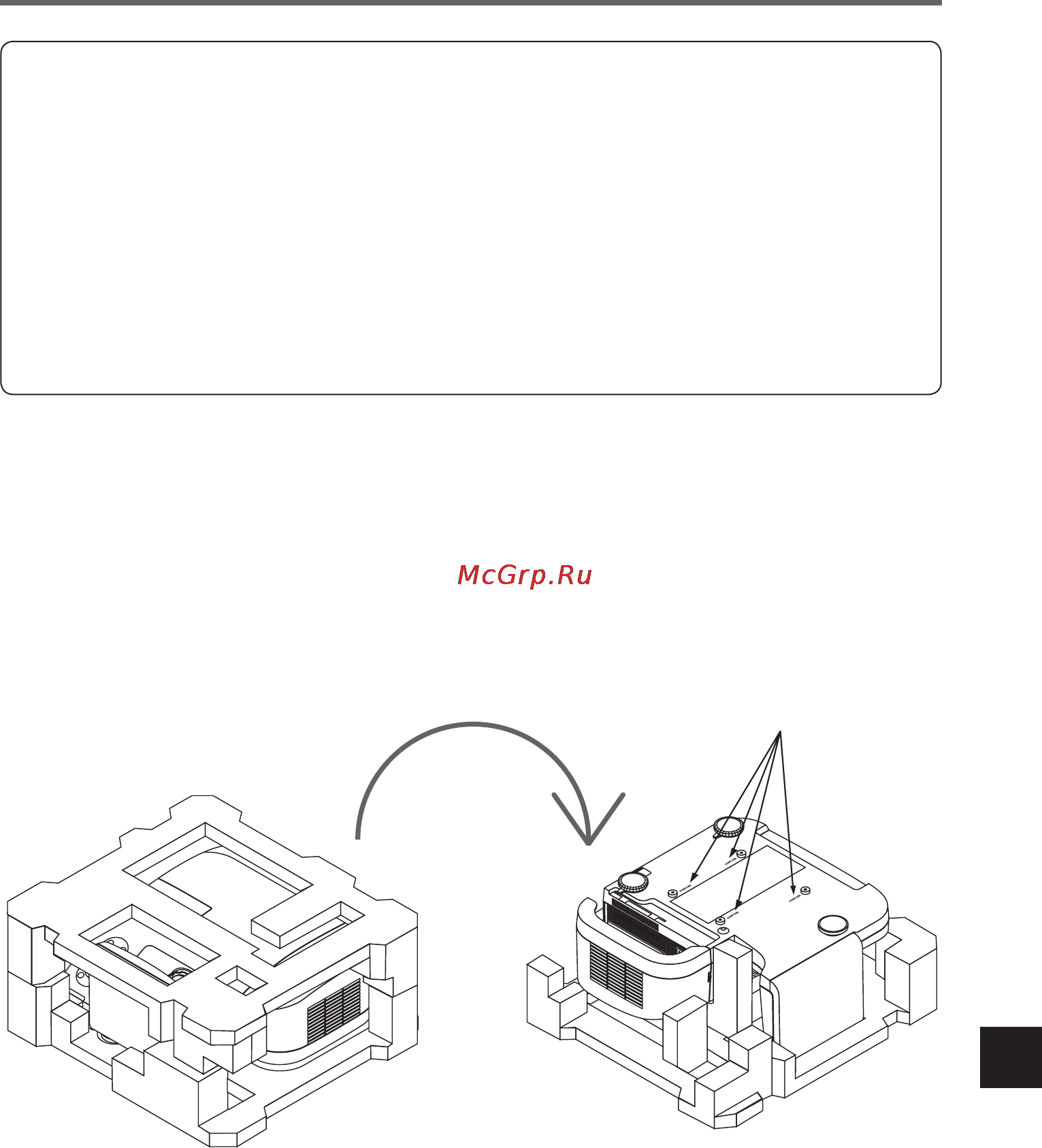

포장 상자에서 프로젝터를 꺼내고 플라스틱 랩을 벗기십시오 .
b
발포 패킹 스페이서를 프로젝터에 다시 장착한 후 프로젝터를 뒤집으십시오 .
참고 : 프로젝터 하단에 'MAX.M4x10' 표시가 있는 나사 구멍이 4 개 있습니다 . 이 표시
는 이 제품의 프로젝터 어댑터에는 적용되지 않습니다 .
b
( 참고 )
