JPN-12
JPN-13

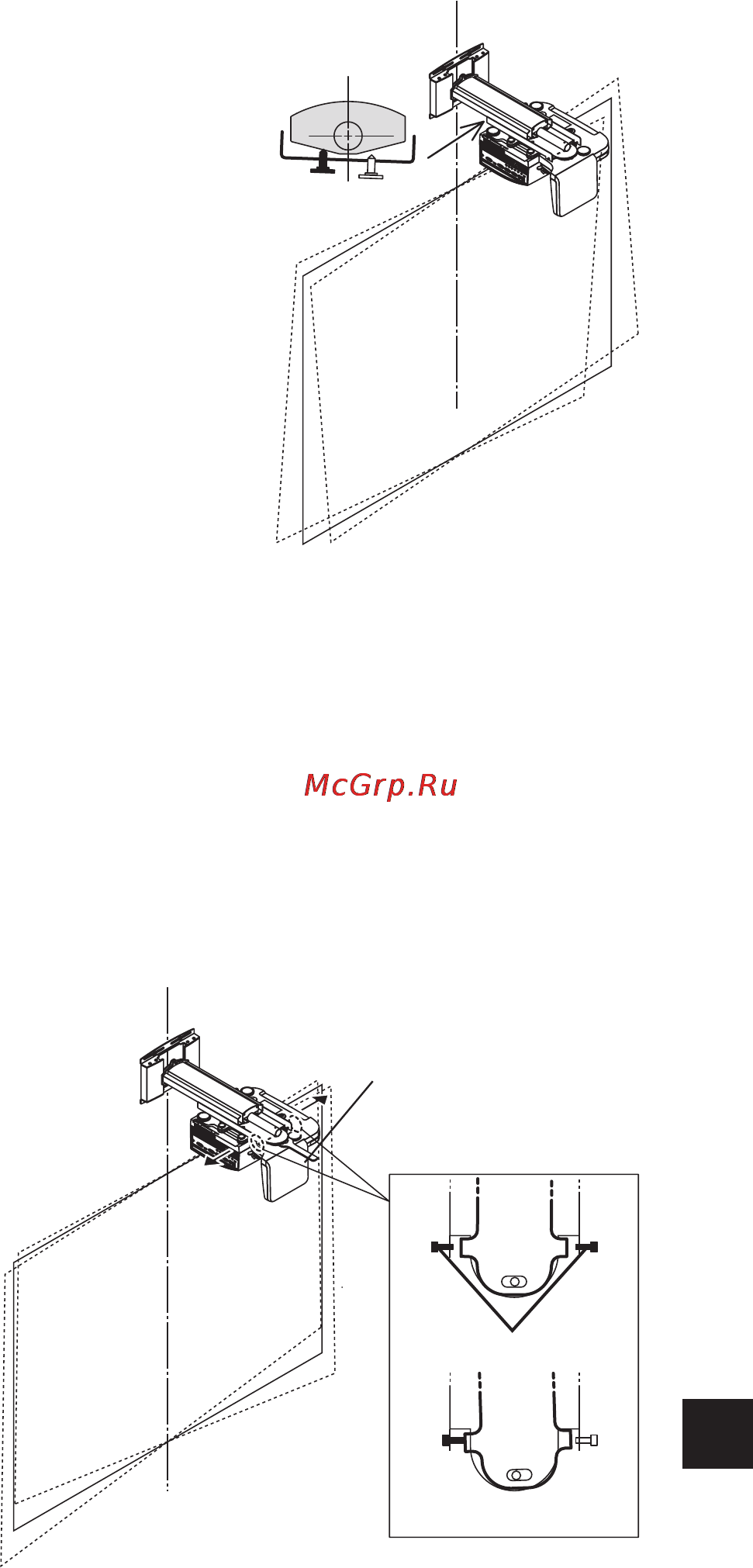

3. プロジェクター水平方向の傾きを調整する
プロジェクターアダプタは約± 3 度の調整ができます。
① 水平固定ナット（ダブルナット）をスパナで
ゆるめます。
② 水平調整ネジ（左右）を添付の六角レンチを
使ってゆるめます。
・図で黒くしている 2 つのネジをゆるめます。
③ 画面の上端と下端が平行になるよう右または
左のネジを締めて調整します。
④ 調整が終わりましたら緩んでいる方のネジを
締め付けます。
⑤ 水平固定ナット（ダブルナット）をスパナで
締めます。
①⑤
②
③
③ ④
③ 左右どちらかのノブを回してプロジェクター左右方
向の傾きを調整します。
・図で黒くしているノブをしめるとプロジェクター
が反時計方向に回転します。
④ 調整が終わりましたら緩んでいる方のノブを締め付
けます。
④
