Nec U300X [121/192] Kolu duvar adaptòriine takin
![Nec U310W [121/192] Kolu duvar adaptòriine takin](/views2/1015964/page121/bg79.png)
TUR-8
TUR-9
ba

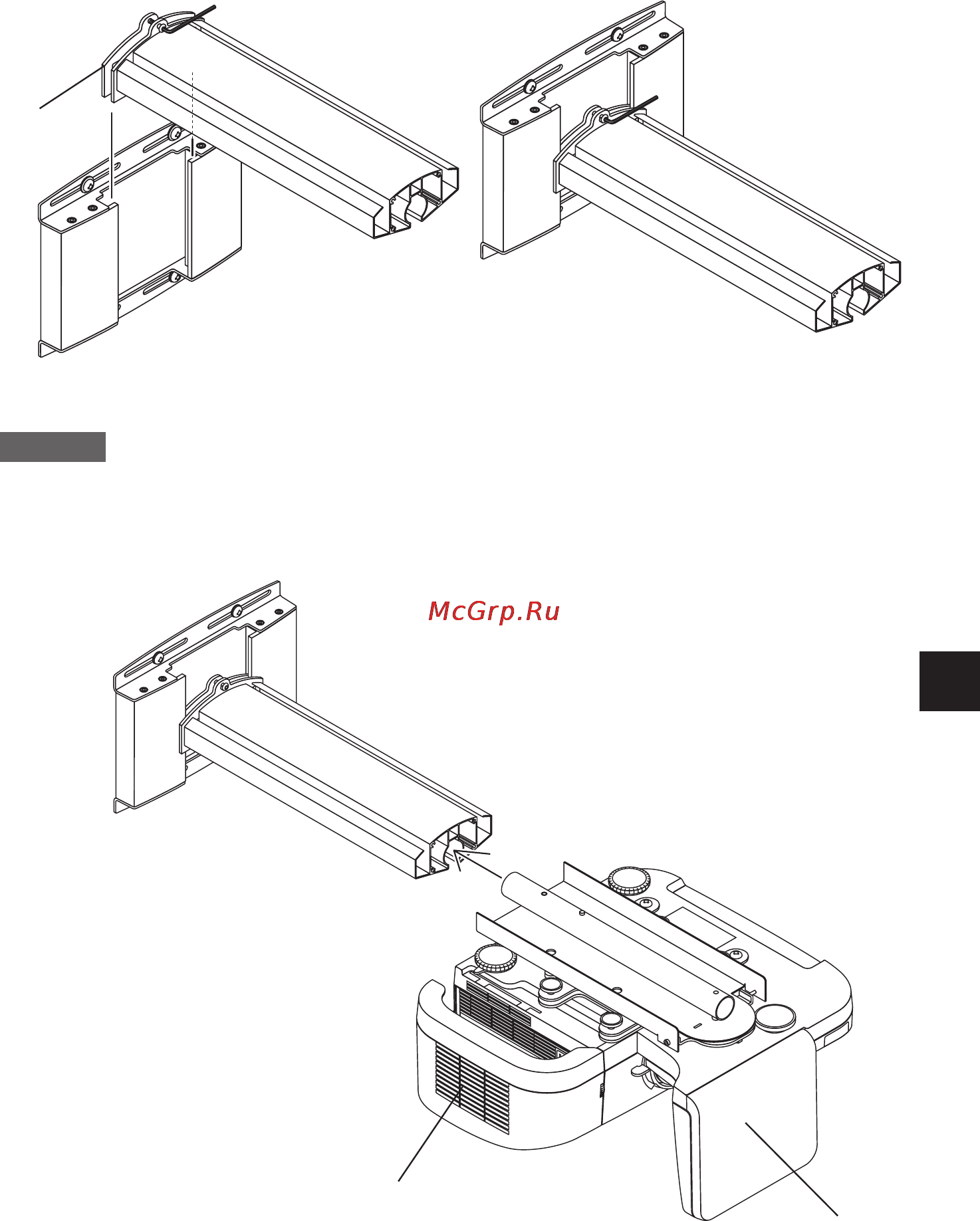

3. Kolu duvar adaptörüne takın.
a
Beraberinde gelen altılı anahtarla (üst ve alttaki) kolu sabitleme vidalarını gevşetin.
b
Kol plakasını (A) üstten duvar adaptörüne sokun ve uzatılmış deliğin merkezine yakın (üst ve alttaki)
vidaları sıkın.
* Kurulum ve ayarlama tamamlandıktan sonra (A) ve (B) kapaklarının takılması gerekir.
4. adımda birleştirilen projeksiyon cihazını kola takın.
Dikkat
Bunu yapmak için önce projeksiyon cihazındaki paketleme boşluk malzemelerini çıkartın.
Sonra projeksiyon cihazının gövdesini ikinci bir kişinin yardımıyla tutun ve dikkatli bir
şekilde kolun içine sokun. Projeksiyon cihazını kablo kılıfından veya ayna bölümünden
tutmayın ve ayna veya merceğe dokunmayın.
a
Projeksiyon cihazı adaptörünün merkezi eksenini kolun içine sokun.
Kablo kılıfı
Ayna bölümü
a
Plaka (A)
