5. Projeksiyon cihazı adaptörünün ve duvar adaptörünün
kapaklarını takın.

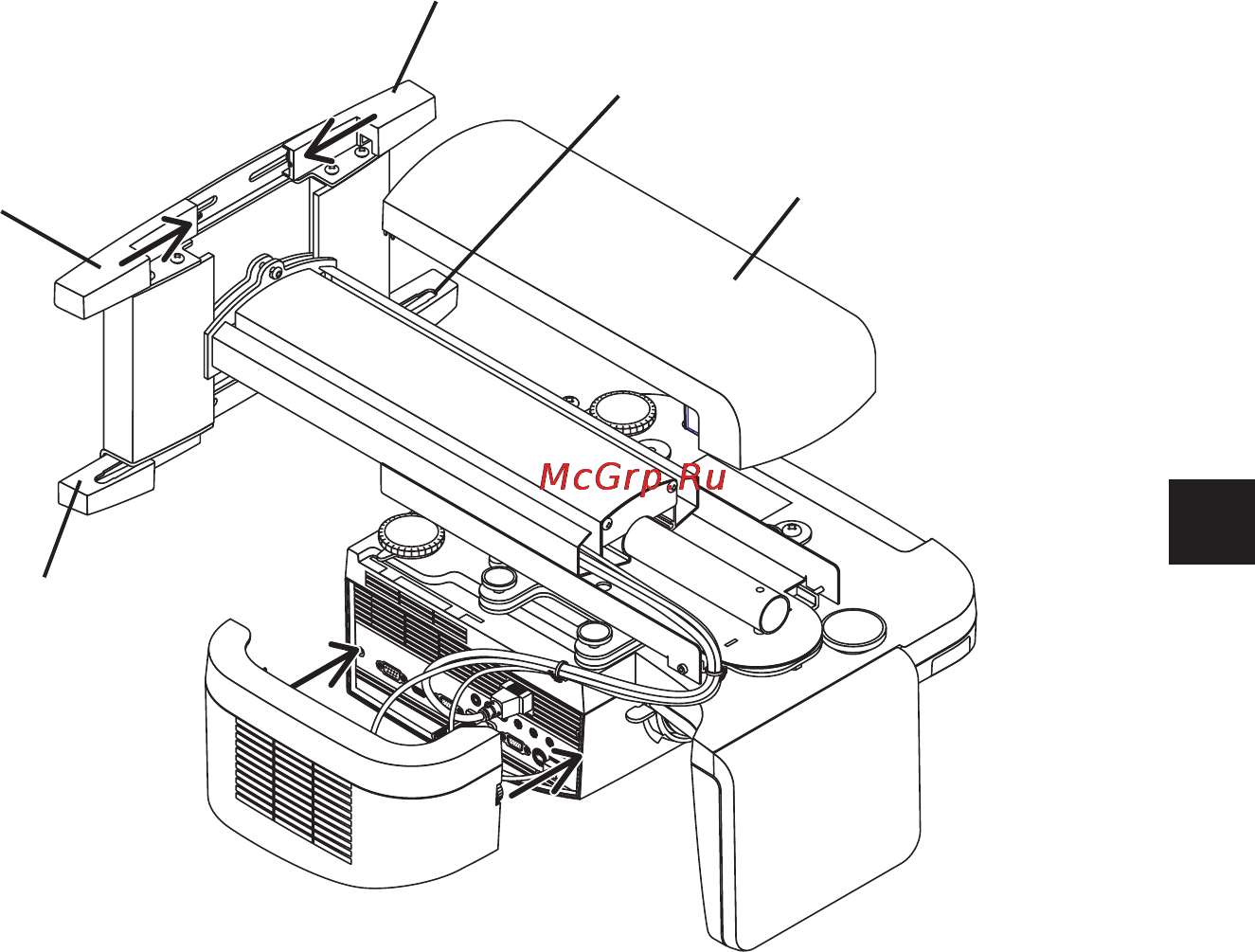

a
Duvar adaptörünün üst tarafına (kancayla) (A) kapağını ve (çentikle) (B) kapağını takın.
İki kapağı resimde gösterildiği gibi aşağı doğru bastırırken, merkeze doğru kaydırırken. Her kapağın
altı bunun ardından duvar adaptörünün vida başlıklarına geçecektir. Aynı zamanda (A) kapağının
kancası, (B) kapağının çentiğinden geçerek, kapakları kilitler.
b
Duvar adaptörünün alt tarafında (A) ile (B) kapaklarının konumlarını değiştirin ve bunları aynı
a
altında tarif edildiği şekilde takın.
c
Kolun örtüsünü takın.
Kapak, sağ ve sol sekmeler, projeksiyon cihazı adaptöründeki çentiklere geçtiğinde sabitlenmiş olur.
d
Projeksiyon cihazının kablo kılıfını takın.
Kapağı takmak için her iki taraftaki düğmeleri de çevirin.
a
d
b
c
a
b
Kapak (A)
Kapak (B)
Kapağın (A) sağda olması gerekir
Kapağın (B) solda olması gerekir
Kolun örtüsü
