Nec U300X [71/192] Montaje del proyector
![Nec U310W [71/192] Montaje del proyector](/views2/1015964/page71/bg47.png)
SPA-6
SPA-7
Montaje del proyector
Preparaciones
1. Determine el lugar de instalación de la pantalla, y a continuación decida la posición de
instalación de la unidad de montaje de pared.
Para más información consulte la sección “Instalación” del manual del usuario incluido con el
proyector.
• No es posible una instalación de proyección inclinada. Determine la posición del la
proyección frontal.
2. Asegúrese de que se cumplen todas las condiciones descritas en el apartado “Preste
atención” en la página SPA-2 de este manual.
• Debido a que los U300X/U250X/U310W/U260W tienen un ángulo de elevación de eje
óptico superior, el más ligero cambio en la distancia de proyección tendrá un gran efecto en
el tamaño y posición de la pantalla. Si el ángulo del proyector no es correcto, la distorsión
de la imagen aumentará.
1. Coloque el adaptador del proyector en el proyector.
a

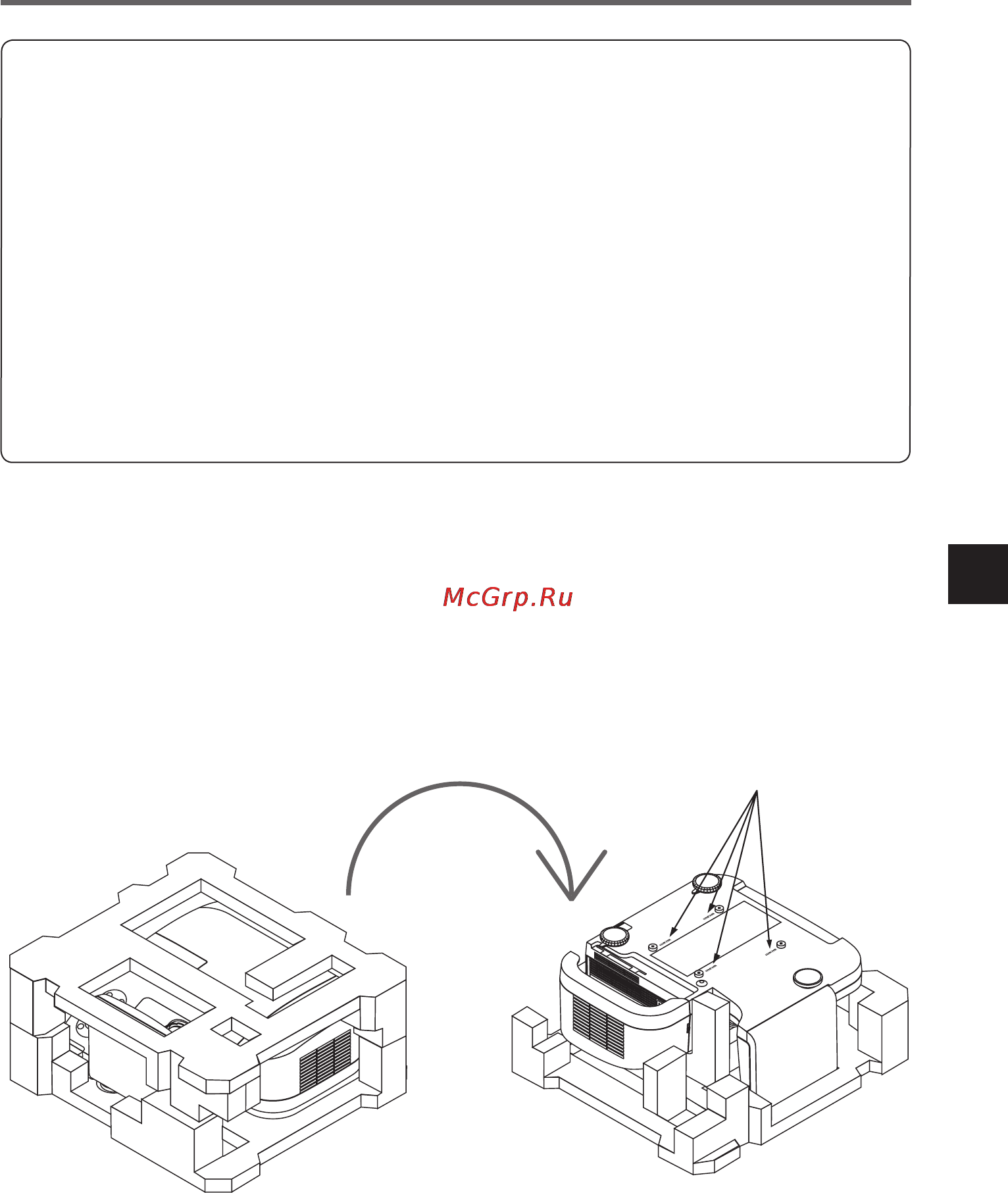

Extraiga el proyector de su caja y retire la funda de plástico.
b
Vuelva a colocar los separadores de espuma del embalaje en el proyector y gire el proyector.
Nota: Existen cuatro orificios de tornillo en la parte inferior del proyector marcados con
"MÁX. M4 x 10". Esta indicación no es aplicable al adaptador del proyector de este
producto.
b
(Nota)
