4. Stellen Sie die Neigung ein.

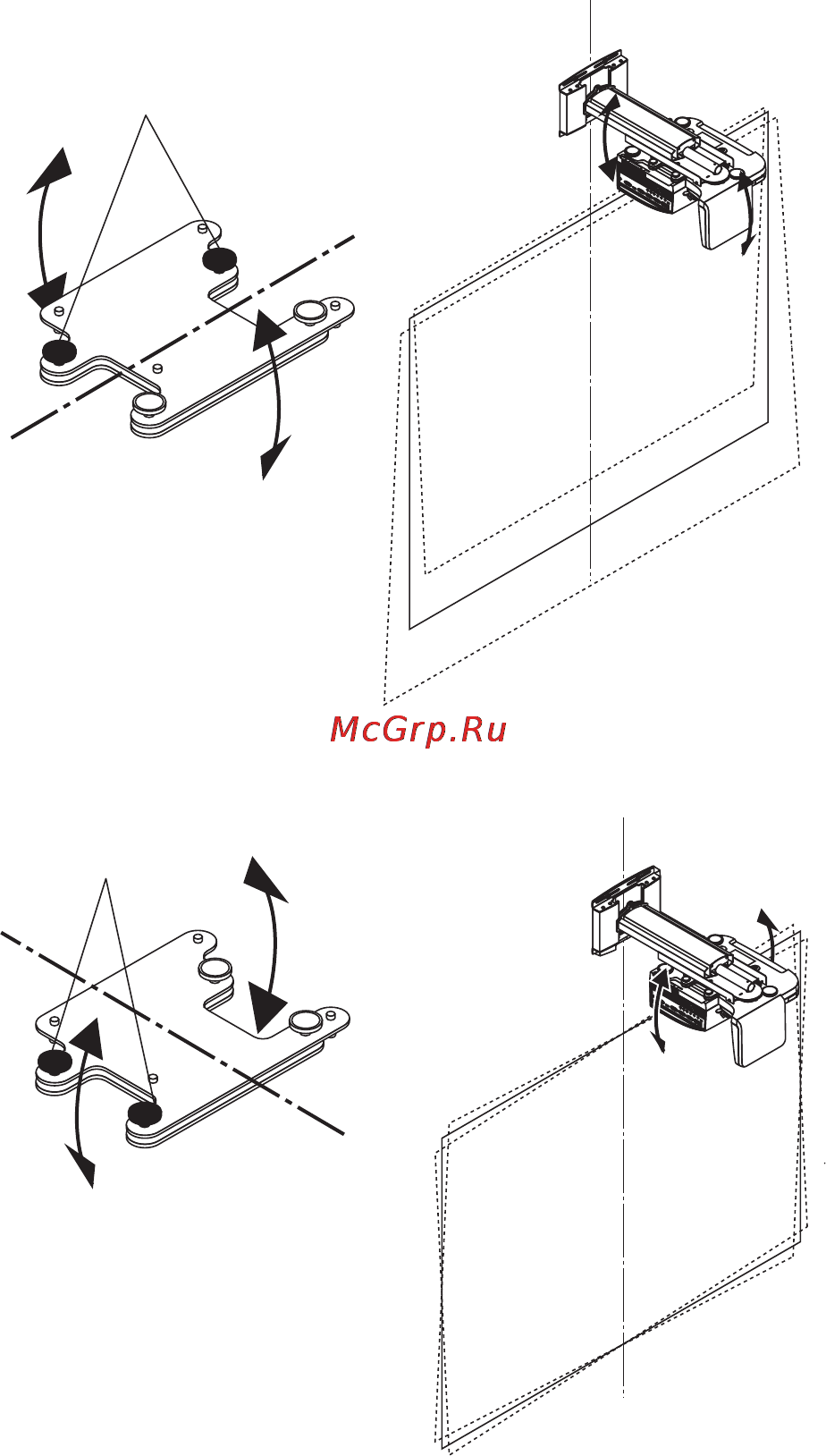

Die Neigungseinstellung wird mit den vier Einstellknöpfen durchgeführt.
Vordere/rückwärtige Neigungseinstellung
Zusammen einstellen
Rotationsachse
Zusammen einstellen
Rotationsachse
Linke/rechte Neigungseinstellung
Feineinstellung in derselben Richtung wie für die senkrechte Einstellung
• Falls die mit diesen Knöpfen erzielte Neigungseinstellung nicht ausreichend ist, wiederholen Sie
den Einstellungsablauf von Schritt 2 auf Seite GER-12 an.
• Während der Einstellung kann sich die Position des projizierten Bildes verschieben. Lösen Sie in
so einem Fall die Wandadapter- und die Armbefestigungsschrauben und passen Sie die Position
an.
Dies schließt die Einstellung ab.
Ziehen Sie alle Schrauben und Einstellknöpfe sicher fest.
