JPN-14
JPN-15
4. 傾きを調整する
傾きを調整する際は、4 本の調整ノブを用いて調整を行ってください。
同時に調整
回転軸
回転軸
同時に調整

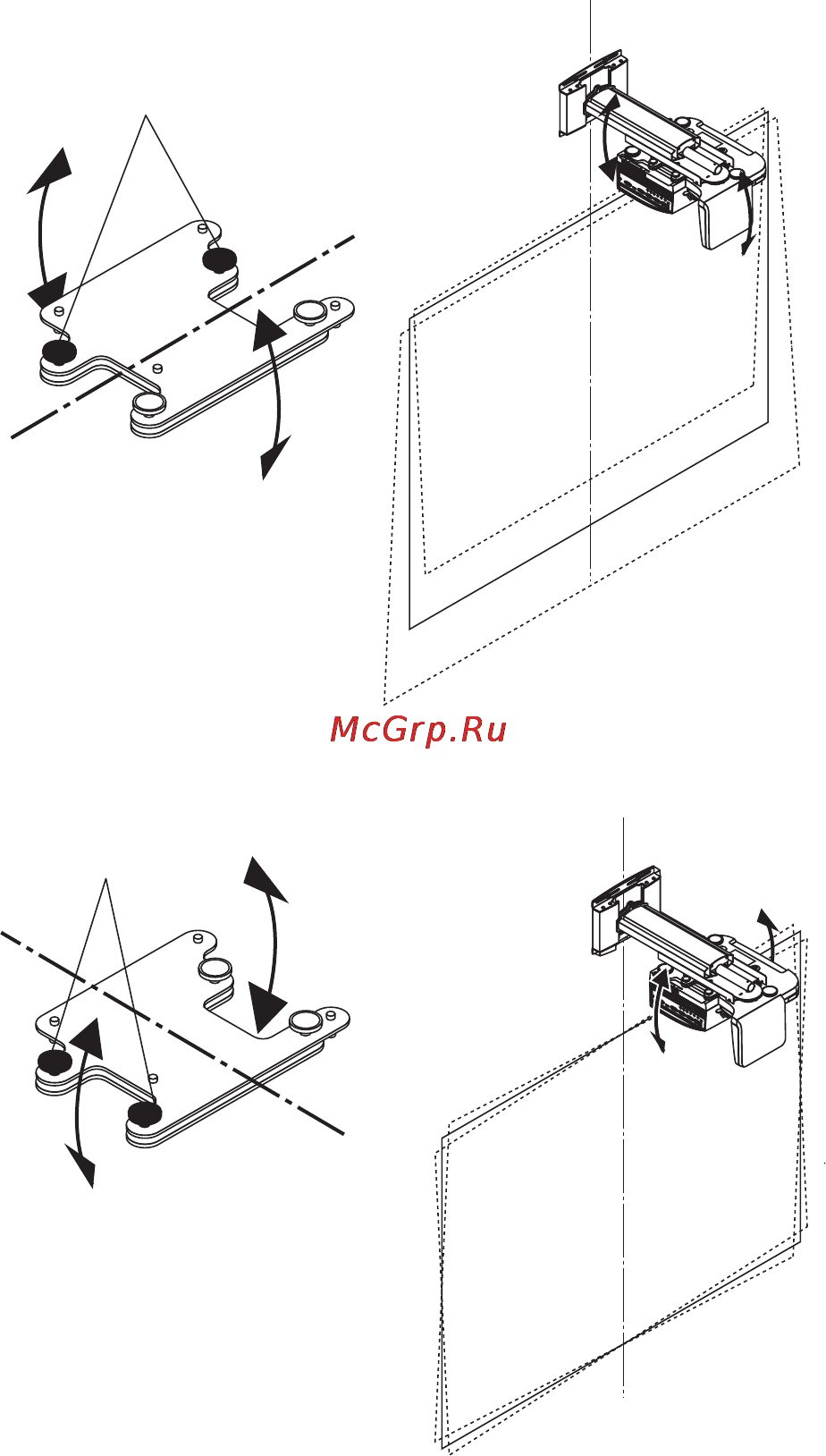

●前後の傾き調整
●左右の傾き調整
垂直調整と同じ向きの微調整です。
●
傾き調整で調整しきれないときは JPN-12 ページの手順 2 から調整を行ってください。
● 調整を行うと投写画面の位置等がずれる場合があります。このときは、壁アダプタおよびアー
ム固定ネジを緩めて位置調整を行います。
これで、調整が終わりました。
各調整ノブを確実に締め付けてください。
