Nec U300X [137/192] Przymocuj ramiç do adaptera sciennego
![Nec U310W [137/192] Przymocuj ramiç do adaptera sciennego](/views2/1015964/page137/bg89.png)
POL-8
POL-9
ba

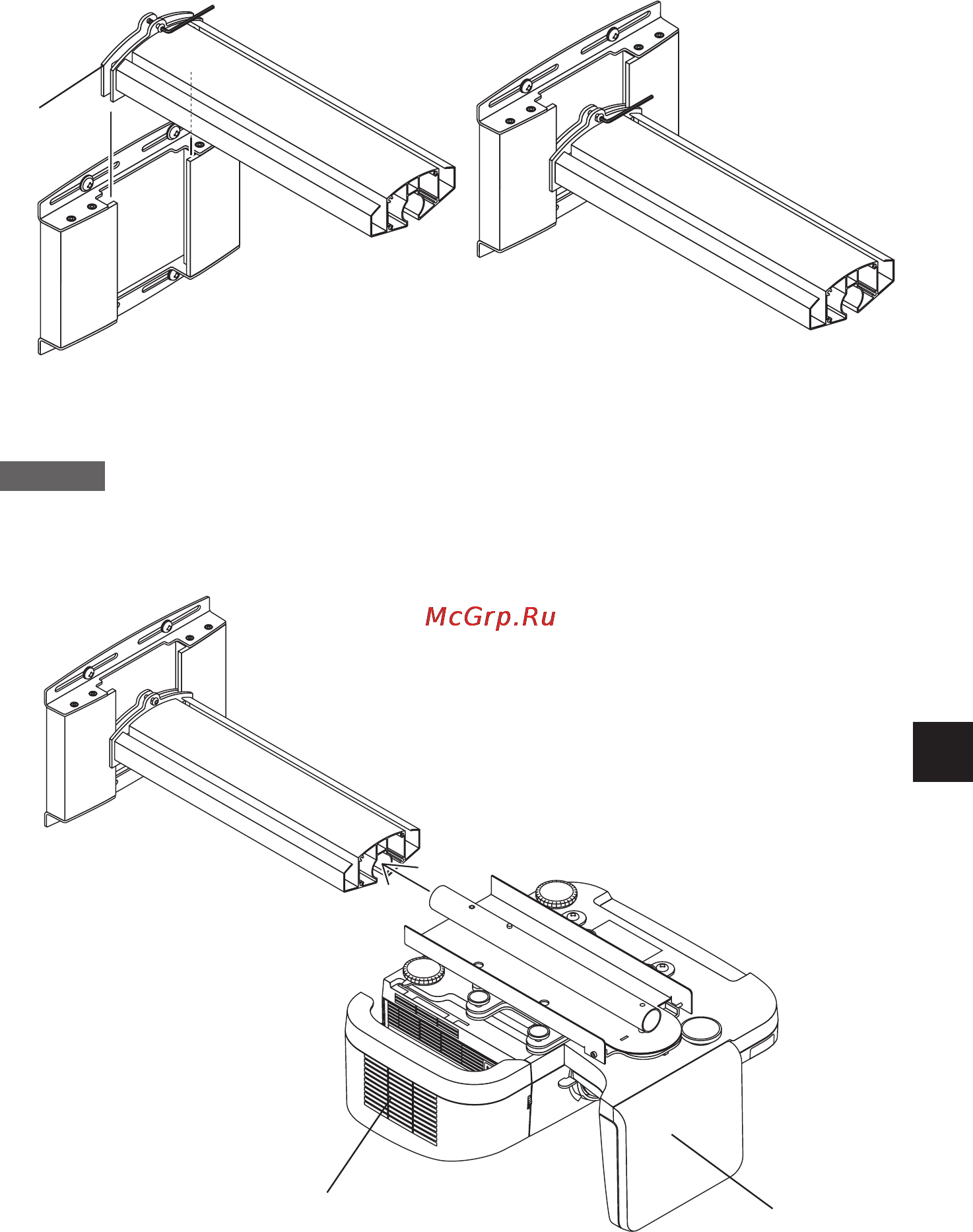

3. Przymocuj ramię do adaptera ściennego.
a
Poluzuj śruby mocujące ramię (na górze i na dole) za pomocą dołączonego klucza heksagonalnego.
b
Nałóż płytkę ramienia (A) na adapter ścienny od góry i dokręć śruby (na górze i na dole) w pobliżu
środka podłużnych otworów.
* Osłony (A) i (B) należy założyć po zakończeniu instalacji i regulacji.
4.
Zamocuj przygotowany w kroku 1 projektor na ramieniu.
Uwaga
Aby to zrobić, najpierw usuń z projektora piankowe osłony. Następnie z pomocą drugiej
osoby chwyć projektor i ostrożnie umieść go na ramieniu uchwytu. Nie trzymaj projektora
za schowek na przewód lub część lustrzaną i nie dotykaj lustra lub obiektywu.
a
Wprowadź oś centralną adaptera projektora w ramię.
Schowek na przewód
Część lustrzana
a
Płytka (A)
