Nec U300X [60/192] Regolazione della posizione del proiettore
![Nec U310W [60/192] Regolazione della posizione del proiettore](/views2/1015964/page60/bg3c.png)
ITA-12
ITA-13

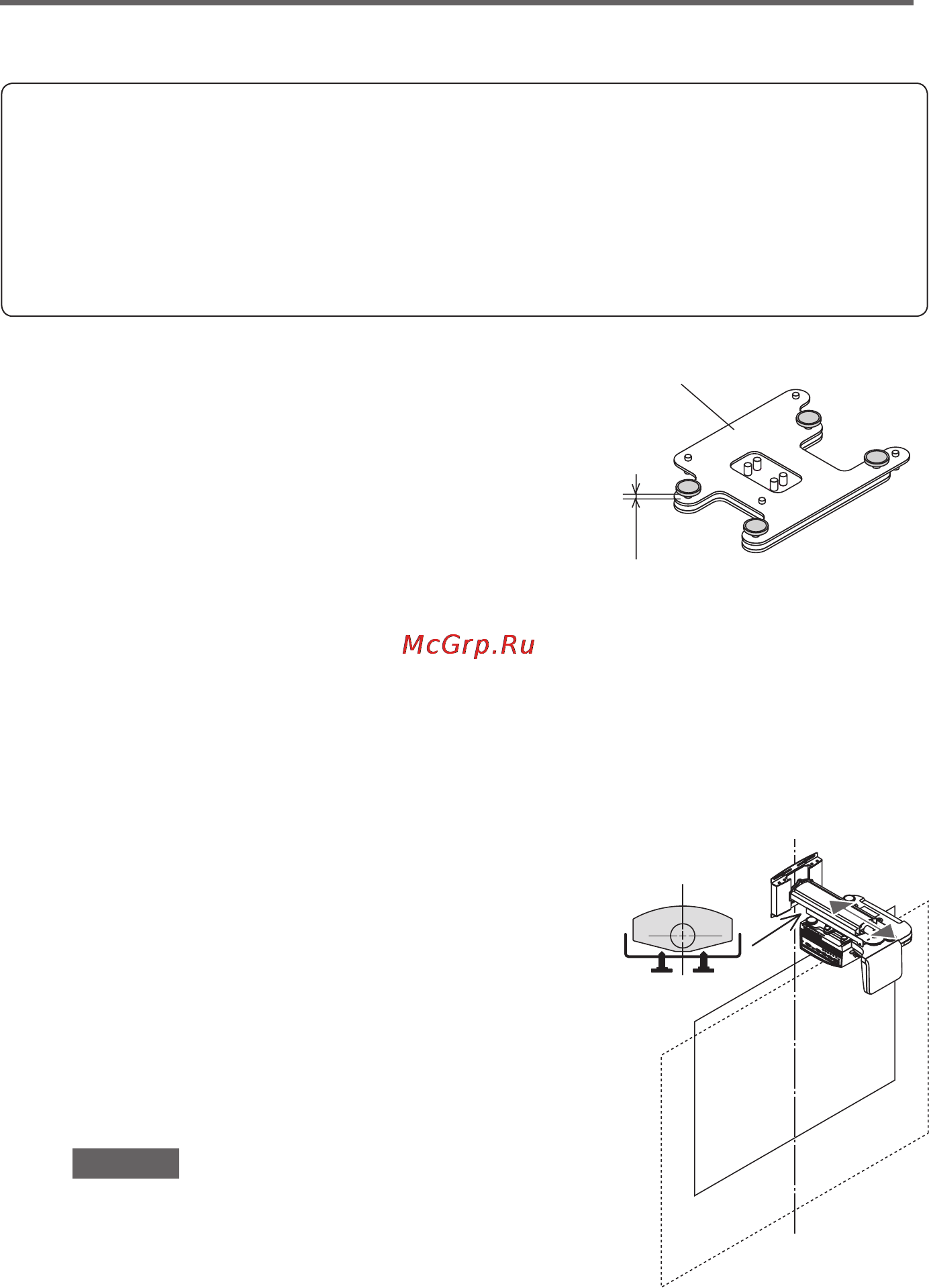

Regolazione della Posizione del Proiettore
Preparazioni
Prima della regolazione
•Proiettareun’immaginedalproiettore,quindiusarelalevadellamessaafuocoperregolare
sommariamenteilfuocodell’immagineproiettata.
Perinformazioni su come proiettare un’immagine consultare la sezione “Installazione” nel
manualed’usoallegatoalproiettore.
• Dal menu su schermo, selezionare "Soffitto Diretto" per "Orientamento" come metodo di
proiezione.
1. Controllare le manopole di regolazione inclinazione.
Verificare che le quattro manopole di regolazione
dell’inclinazionesianotutte impostateallastessa altezzadi
regolazione.
Se la piastra di fissaggio del proiettore è inclinata, non è
possibile effettuare una corretta regolazione verticale e
orizzontale.
Piastra di fissaggio del proiettore
Altezza delle manopole di regolazione
2.
Regolare le dimensioni dell’immagine proiettata e l’inclinazione sinistra/destra.
* Leillustrazioniinquestomanualemostranolaregolazioneperun’immagineconaspectratio
(rapporto altezza-larghezza) 4:3. I cavi di connessione di schermo e proiettore sono omessi.
Regolareledimensionidell’immagineproiettatae,senecessario,l’inclinazioneinsensoorarioo
antiorario.
a
Allentare le manopole di regolazione verticale/fissaggio
del braccio
- Allentare le due manopole raffigurate in nero
nell’illustrazione.
b
Muovere il proiettore avanti e indietro per far coincidere
le dimensioni dell’immagine proiettatacon quelle dello
schermo.
Per farlo, afferrare il proiettore con fermezza da entrambi
i lati e muoverlo con cautela.
Avviso
Non afferrare la sezione specchio. In caso
contrario lo specchio potrebbe staccarsi o
venire danneggiato.
- Per regolare l’inclinazione in direzione destra/sinistra,
procedere al passo
c
.
- Se si intende regolare solo la dimensione, stringere le
duemanopolerafgurateinneronell’illustrazione.
b
a
