TUR-14
TUR-15

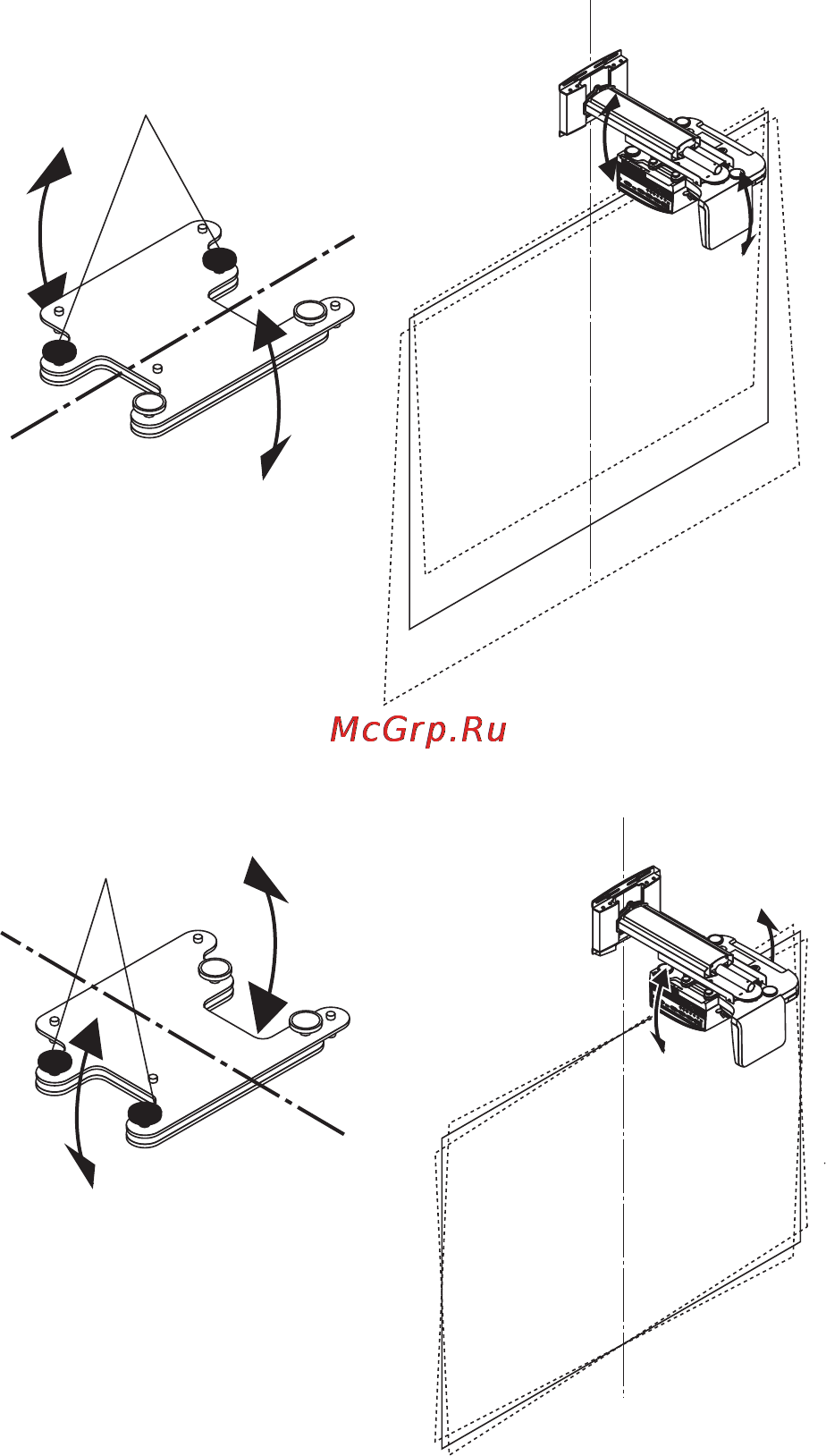

4. Eğimi ayarlayın.
Eğimi ayarlama, dört ayarlama düğmesiyle gerçekleştirilir.
Ön/arka eğimini ayarlama
Birlikte ayarlayın
Dönme ekseni
Birlikte ayarlayın
Dönme ekseni
Sol/sağ eğimi ayarlama
Dikey ayarlamayla aynı yönde hassas ayarlama
• Bu düğmelerle yapılan eğim ayarı yeterli değilse, TUR-12 sayfasındaki 2. adımdan itibaren ayarlama işlemini
tekrarlayın.
• Ayarlama sırasında yansıtılan görüntünün pozisyonu kayabilir. Böyle bir durumda duvar adaptörünü ve
kolu sabitleme vidalarını gevşetin ve pozisyonu ayarlayın.
Bu, ayarlamanın tamamlanmasını sağlar.
Tüm vidaları ve ayarlama düğmelerini iyice sıkın.
