![Nec U310W [74/192] Spa 10](/views2/1015964/page74/bg4a.png)
SPA-10
SPA-11
b

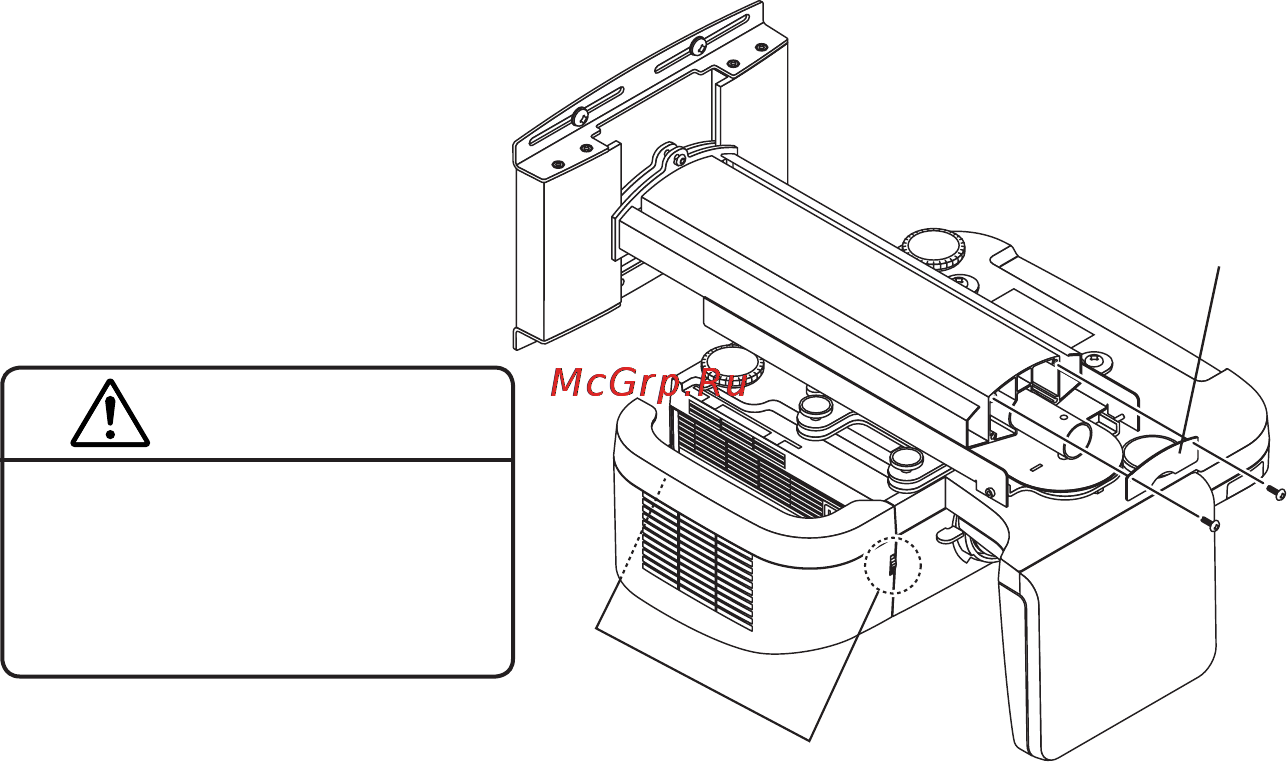

Utilice los dos tornillos suministrados M5,5 x 9,5 para colocar firmemente en el brazo la placa
suministrada (B).
c
Extraiga la cubierta del cable del proyector.
b
c
Placa (B)
Aviso
Si la placa (B) no es instalada, el
proyector podría salirse del brazo
y caerse, lo cual podría producir
lesiones.
