TUR-6
TUR-7
Projeksiyon Cihazını Takma
Hazırlıklar
1. Ekranın kurulum konumunu belirleyin ve buna göre duvara montaj ünitesinin
kurulum pozisyona karar verin.
Daha ayrıntılı bilgiler için projeksiyon cihazının yanında gelen kullanım kılavuzundaki "Kurulum"
bölümüne bakın.
• Eğik projeksiyon için kurulum yapılamaz. Ön projeksiyonun pozisyonunu belirleyin.
2. Bu kullanım kılavuzunun TUR-2 sayfasındaki "Aşağıdakilere Uyun" bölümünde tarif
edilen tüm koşullara uyduğunuzdan emin olun.
• U300X/U250X/U310W/U260W büyük optik eksen yükselme açısına sahip olduğundan, projeksiyon
mesafesindeki hafif bir kaymanın bile ekran boyut ve pozisyonu üzerinde büyük bir etkisi olur.
Projeksiyon cihazı açısı sapmışsa, görüntü bozukluğu artar.
1. Projeksiyon cihazı adaptörünü projeksiyon cihazına takın.
a
Projeksiyon cihazını kutusundan çıkarın ve plastik kılıfını sıyırıp çıkartın.
b

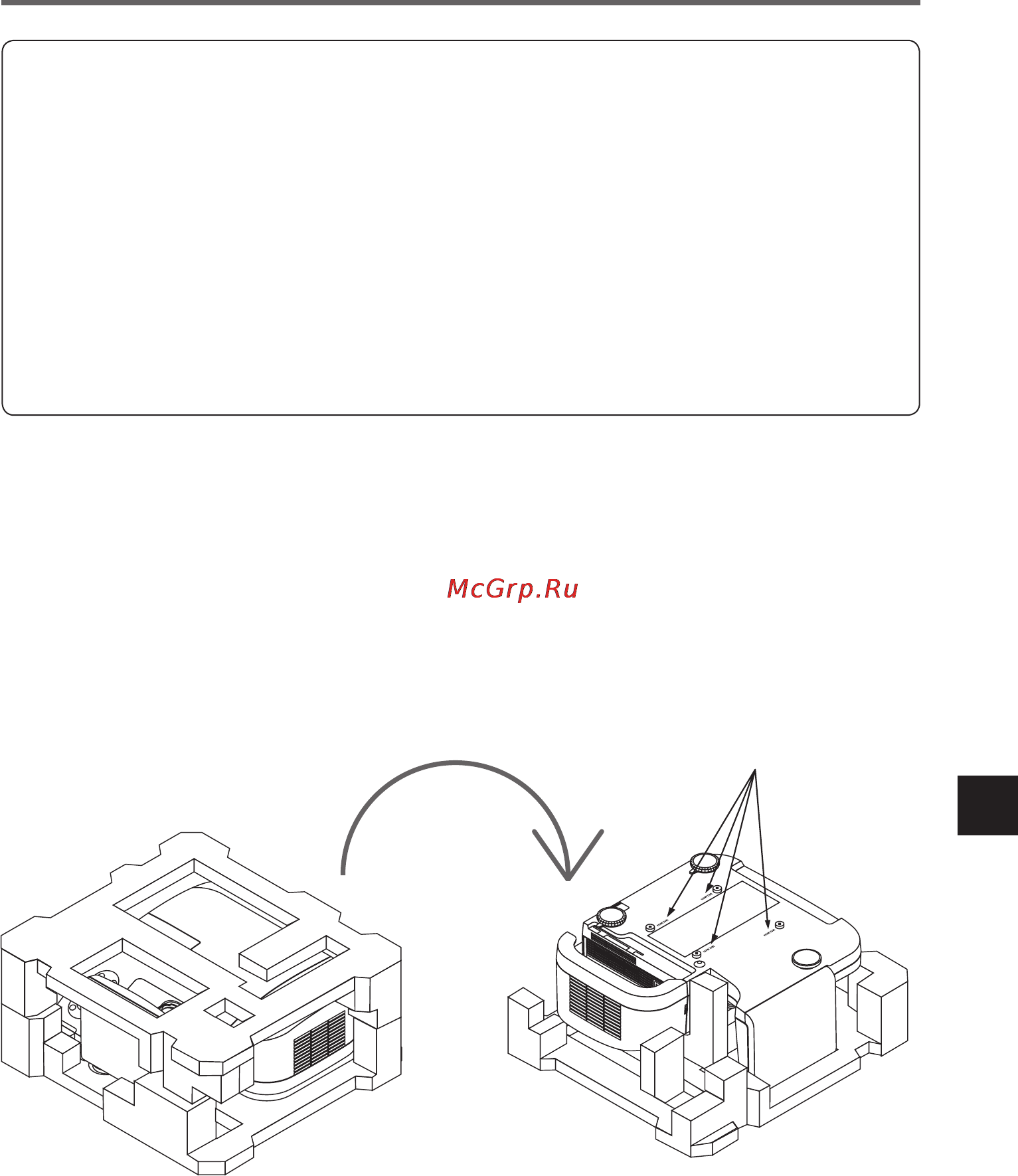

Köpük paketleme boşluk malzemelerini tekrar projeksiyon cihazına takın ve ardından projeksiyon
cihazını ters çevirin.
Not: Projeksiyon cihazının altında, "MAX.M4x10" ile işaretlenmiş dört vida deliği vardır. Bu bilgi, bu
ürünün proje adaptörü için geçerli değildir.
b
(Not)
