POL-14
POL-15

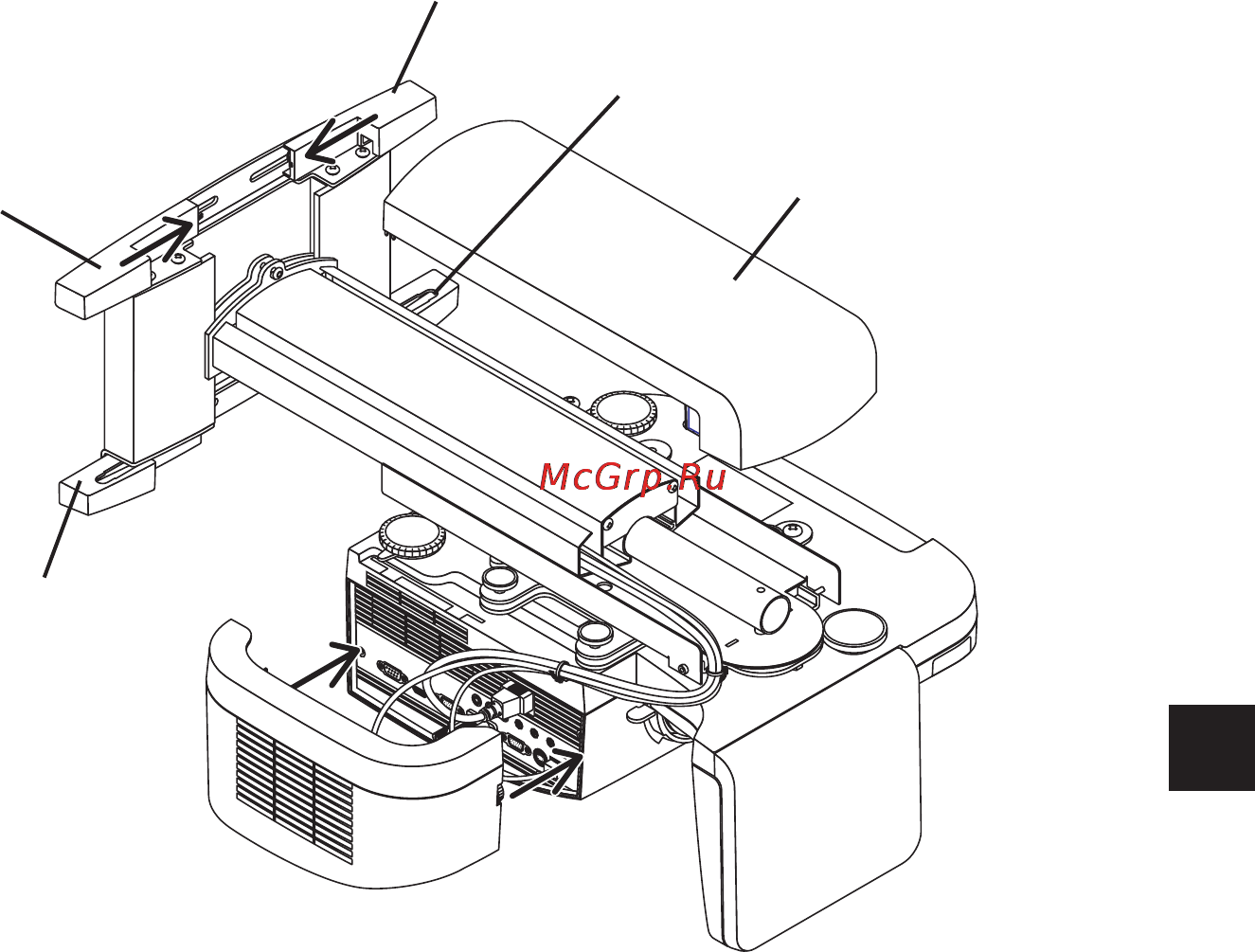

5. Załóż osłony na adapter projektora i adapter ścienny.
a
Załóż osłonę (A), (z haczykiem) i osłonę (B), (z wycięciem) na górną część adaptera ściennego.
Przesuń obie osłony w stronę środka, jednocześnie naciskając je w dół, tak jak pokazano na ilustracji.
Dolna część każdej osłony zaczepi się o łebki śrub adaptera ściennego. W tym samym czasie haczyk
osłony (A) wejdzie w wycięcie w osłonie (B), blokując osłony.
b
W części dolnej adaptera ściennego odwróć ustawienie osłon (A) i (B), a następnie połącz je w sposób
opisany w
a
.
c
Załóż osłonę ramienia.
Osłona jest założona, gdy lewa i prawa klapka zaczepią się o nacięcia na adapterze projektora.
d
Załóż schowek przewodu projektora.
Przykręć pokrętła po obu stronach, aby unieruchomić osłonę.
a
d
b
c
a
b
Osłona (A)
Osłona (B)
Osłona (A) powinna być po prawej stronie
Osłona (B) powinna być po lewej stronie
Osłona ramienia
