CHI-6
CHI-7
部件尺寸 ：
（单位 ： mm）

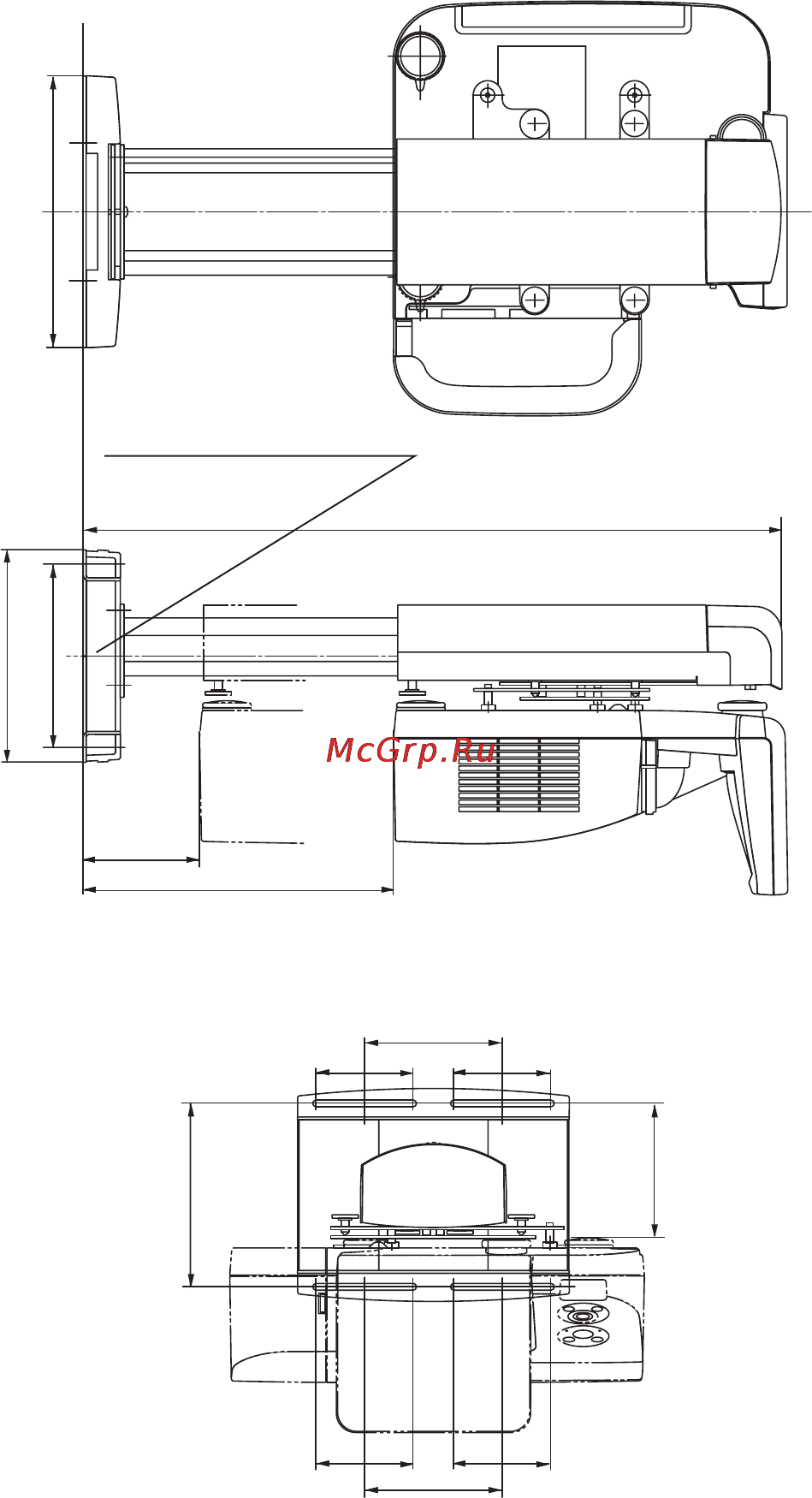

下图说明墙式转接器的墙式固定螺丝（螺栓）的位置尺寸。
142
100
100
142
100
100
189
90-190
189
219
120
320
280
投影机底面（包括底脚）
533（最小值）-733（最大值）
墙式转接器的中心
（中心轴）
中心轴
投影机后表面
