Nec U300X [123/192] Kablolama
![Nec U310W [123/192] Kablolama](/views2/1015964/page123/bg7b.png)
TUR-10
TUR-11

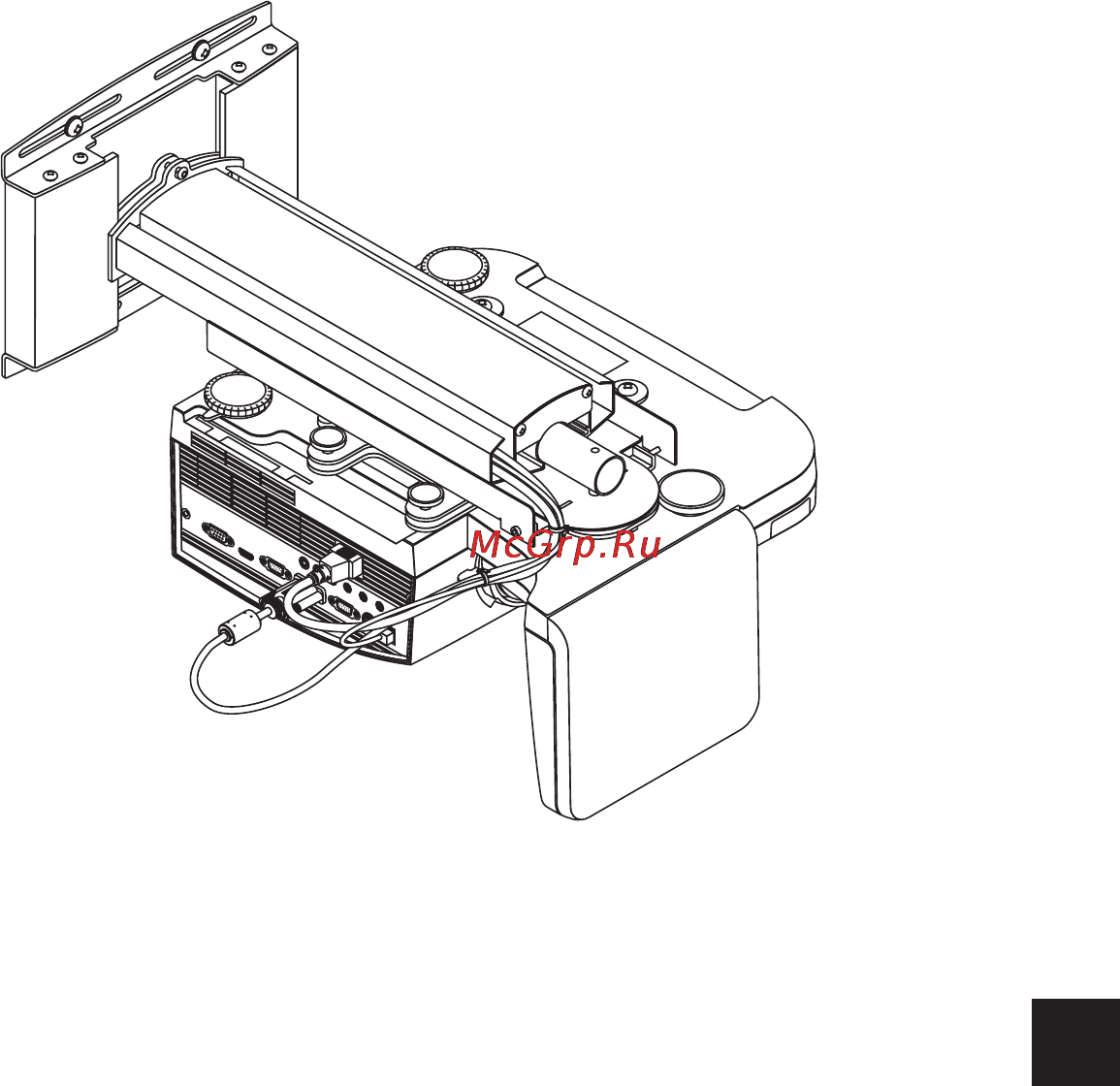

5. Kablolama
a
Elektrik kablosu ve sinyal kabloları, kolun sağ ve sol tarafındaki kablo bağlantısı oluklarından
geçirilebilir. Bunun, kolun kılıfı takılmadan önce gerçekleştirilmesi gerekir.
Kabloları yatay ayarlama vidalarıyla sıkıştırmadığınızdan emin olun.
Bu, projeksiyon cihazının kurulumunun tamamlanmasını sağlar.
