GER-10
GER-11

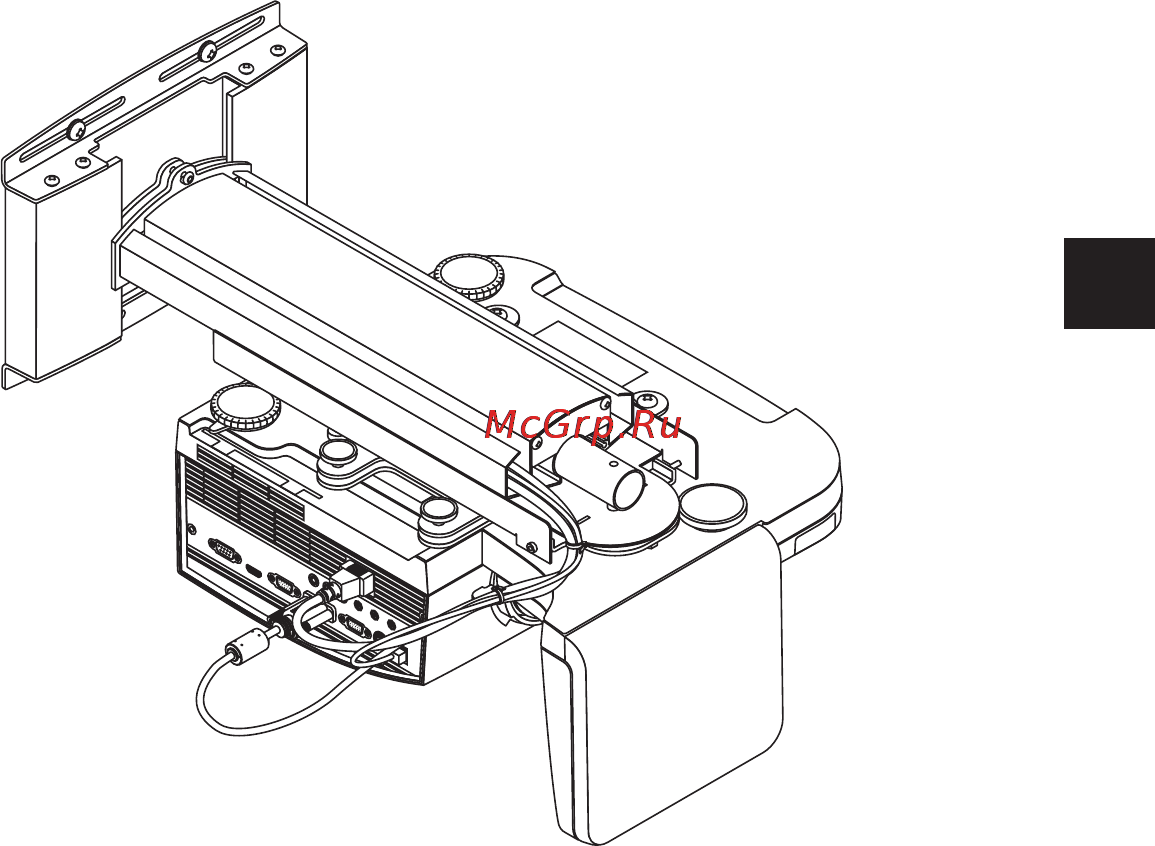

5. Verkabelung
a
Das Netzkabel und die Signalkabel können durch die Auskehlungen für die Verkabelung an
der rechten und linken Seite des Arms gezogen werden. Dies sollte durchgeführt werden,
bevor die Armabdeckung angebracht wird.
Achten Sie darauf, die Kabel nicht mit den horizontalen Einstellschrauben zu quetschen.
Dies schließt die Installation des Projektors ab.
