RUS-14
RUS-15
5.

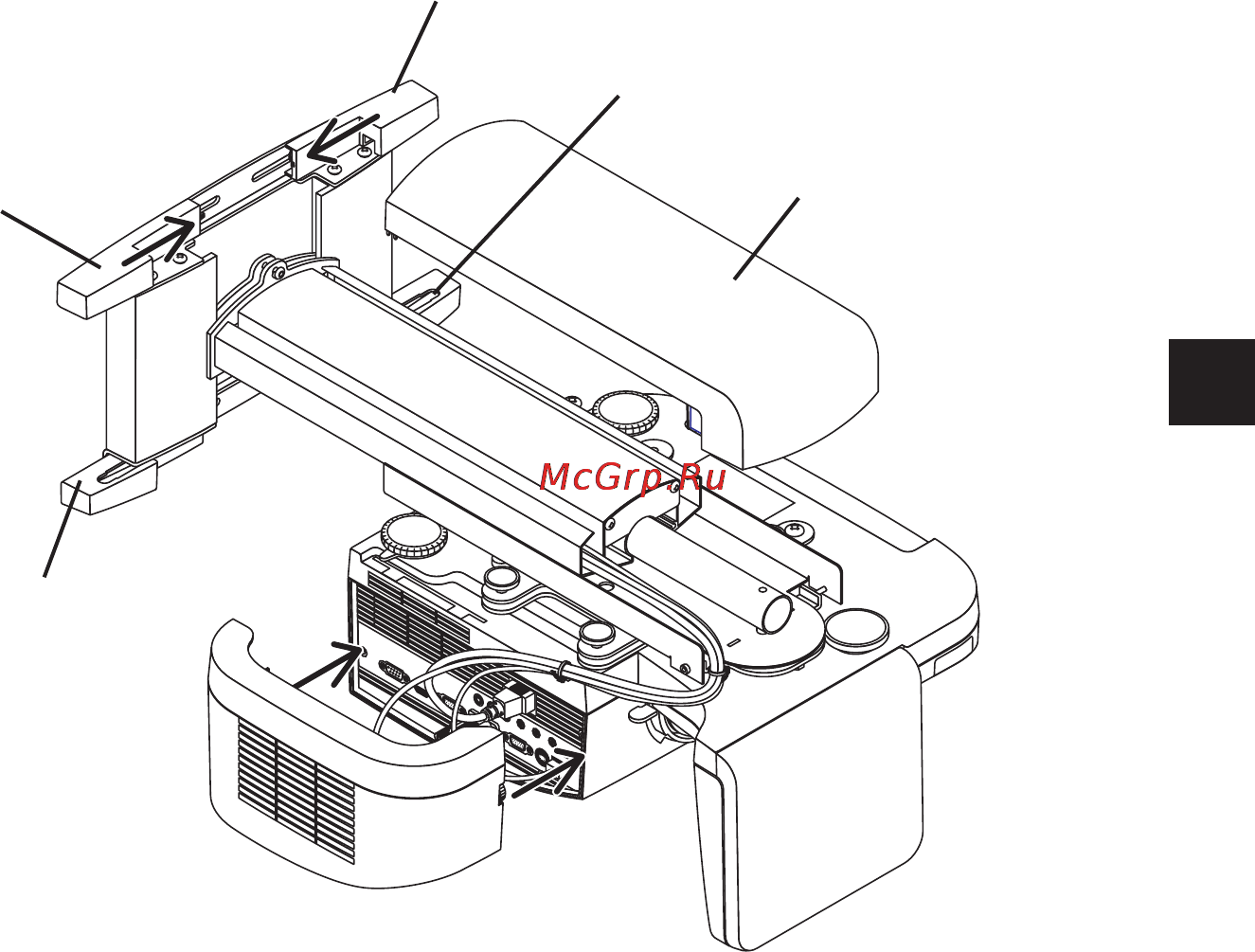

Прикрепите крышки держателя проектора и настенного
держателя.
a
Прикрепите крышку (A) (с крючком) и крышку (B) (с пазом) к верхней стороне настенного
держателя.
Сдвиньте две крышки к центру, соединив их, как показано на рисунке. Низ каждой крышки
совпадет с головками шурупов настенного держателя. В то же время крючок крышки (А)
попадет в паз крышки (В), тем самым защелкнув крышки.
b
На нижней стороне настенного держателя переверните крышки (А) и (В) и защелкните их так
же, как описано в пункте
a
.
c
Прикрепите крышку кронштейна.
Крышка зафиксируется, когда левые и правые петельки попадут в пазы держателя проектора.
d
Прикрепите крышку кабеля проектора.
Поверните ручки регулировки с двух сторон, чтобы закрепить крышку.
a
d
b
c
a
b
Крышка (А)
Крышка (В)
Крышка (А) должна быть справа
Крышка (В) должна быть слева
Крышка кронштейна
