RUS-4
RUS-5

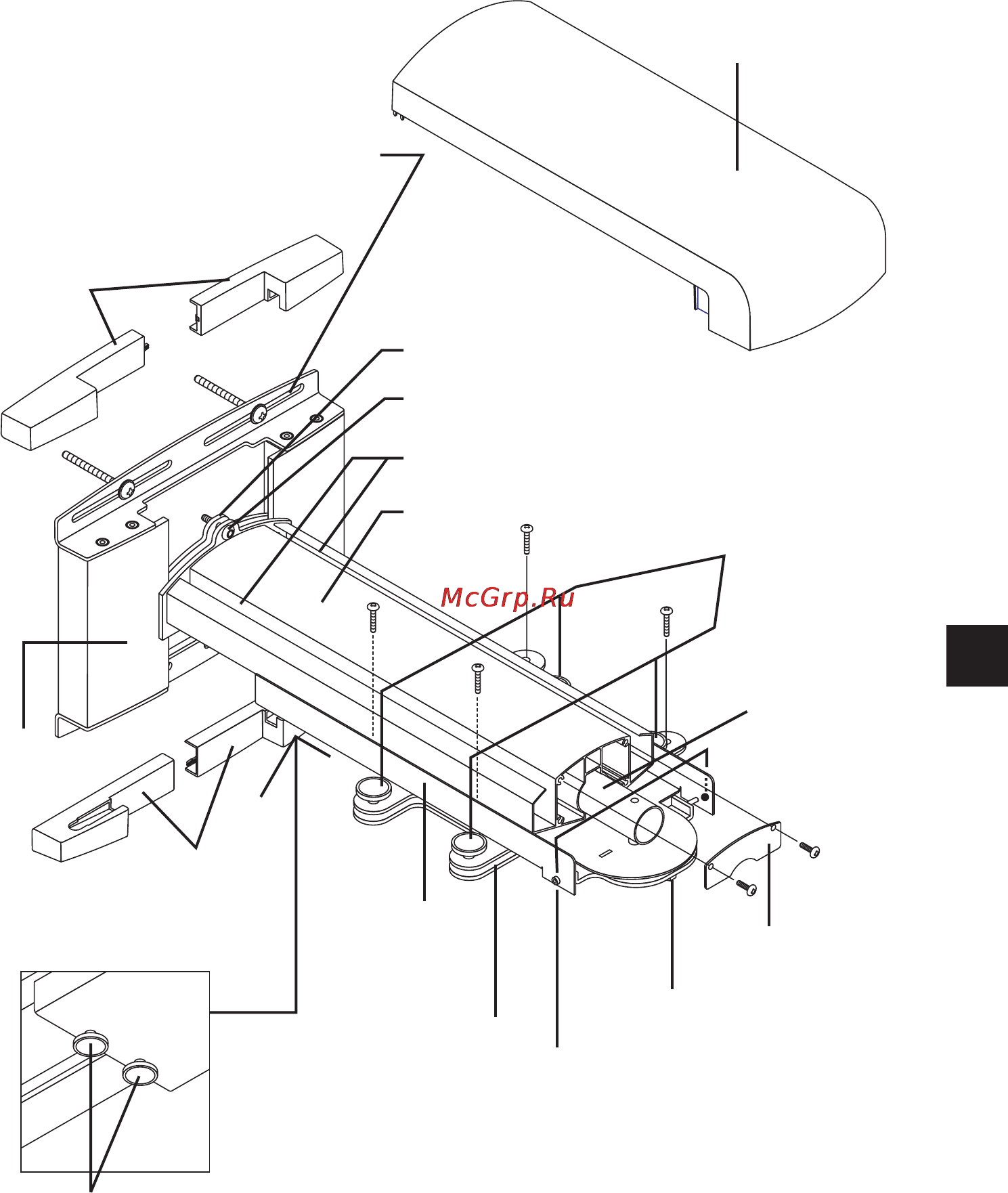

Ручки вертикальной
регулировки/
фиксации кронштейна
Крышка кронштейна
Удлиненное отверстие для шурупа
(или болта) (4 отверстия)
Крышки (А, В)
Крепежная пластина (А)
Шуруп для фиксации кронштейна
Пазы для электропроводки
Кронштейн
Ручка регулировки наклона
(4 детали)
Центральная ось
Настенный
держатель
Крышка (В, А)
Держатель
проектора
Крепежная
пластина
фиксации
проектора
Шурупы горизонтальной
регулировки
Гайка горизонтальной
фиксации
Крепежная
пластина (В)
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Наименование деталей
