Nec U300X [91/192] Isto conclui a instalação do projetor
![Nec U310W [91/192] Isto conclui a instalação do projetor](/views2/1015964/page91/bg5b.png)
POR-10
POR-11

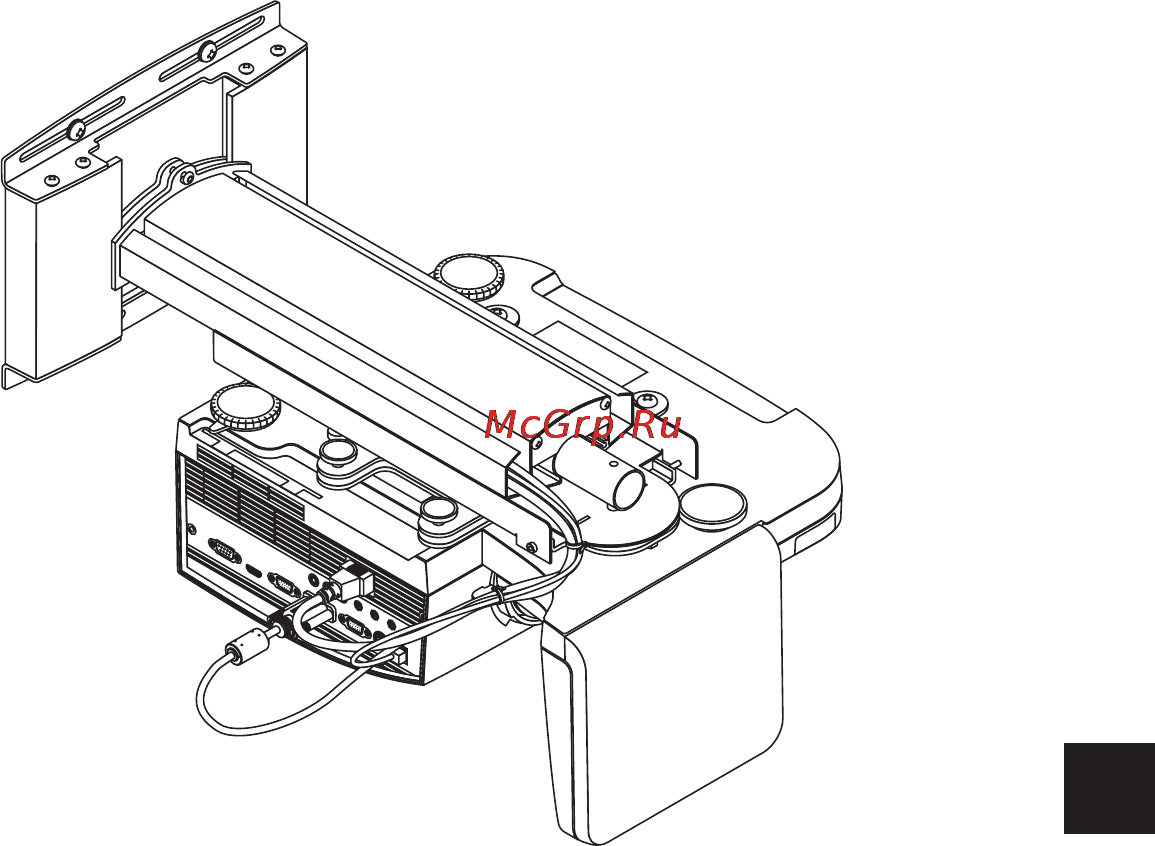

5. Cabos
a
Ocabodealimentaçãoeoscabosdesinaispodemserpassadosatravésdasranhuraspara
cabos do lado esquerdo e direito do braço. Isto deverá ser feito antes de instalar a cobertura
do braço.
Tome cuidado para não esmagar os cabos com os parafusos de ajuste horizontal.
Isto conclui a instalação do projetor.
