Nec U300X [77/192] Ajuste la inclinación horizontal del proyector
![Nec U300X [77/192] Ajuste la inclinación horizontal del proyector](/views2/1015964/page77/bg4d.png)
SPA-12
SPA-13
d
c
c

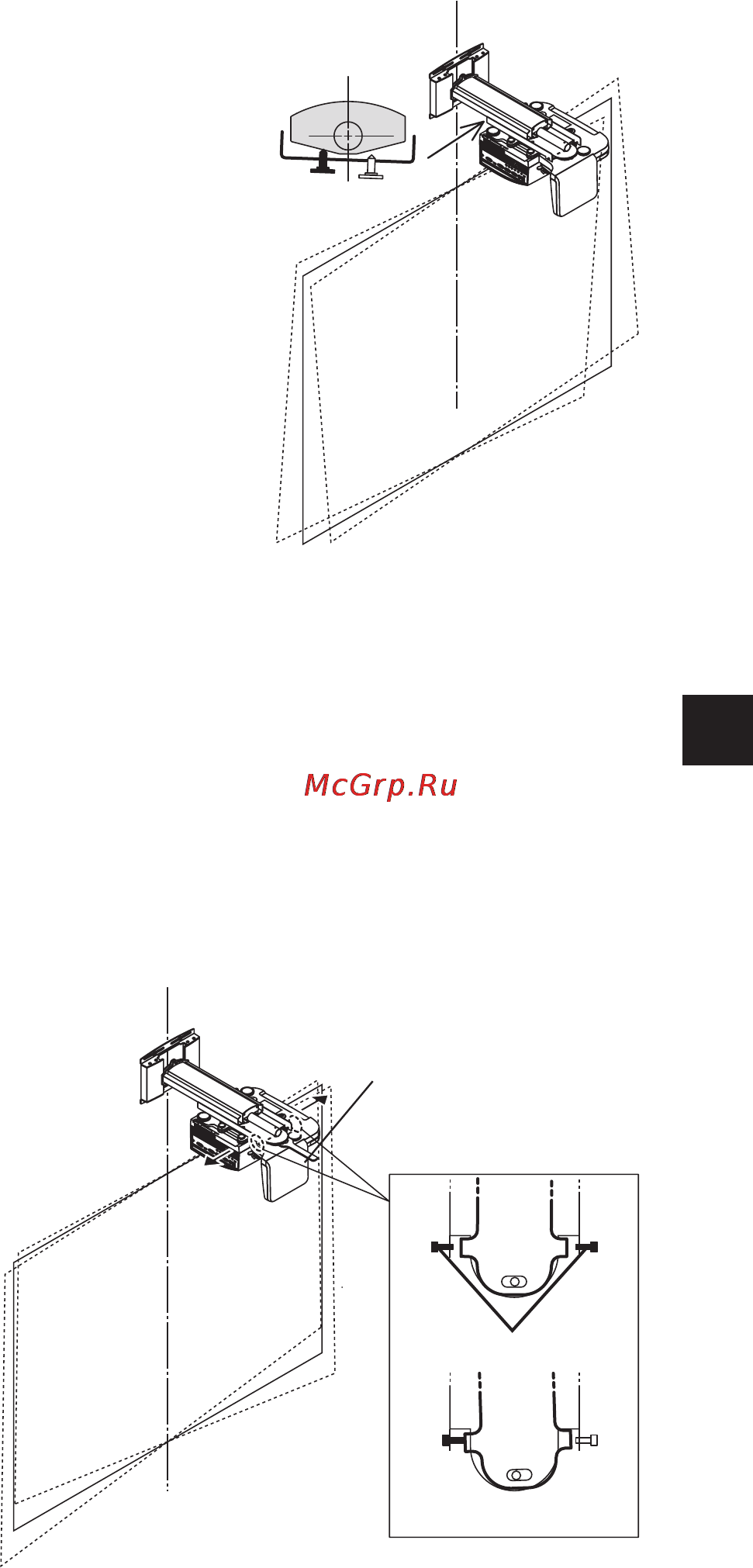

Gire el pasador izquierdo o derecho hacia la izquierda
o derecha para ajustar la inclinación del proyector.
- Una vez que el pasador que aparece en color negro
en la imagen ha sido apretado, el proyector girará
en la dirección contraria de las manecillas del reloj.
d
Una vez completado el ajuste, apriete el pasador
contrario que aún está suelto.
3. Ajuste la inclinación horizontal del proyector.
Eladaptadordelproyectorlepermiteajustaralrededordeunos±3gradosaproximadamente.
a
Afloje la tuerca de fijación horizontal (doble tuerca) con una llave.
b
Afloje los tornillos de ajuste horizontal (izquierdo y derecho) con la llave hexagonal
suministrada.
- Afloje los dos tornillos que aparecen en color negro en la imagen.
c
Realice el ajuste apretando el tornillo izquierdo o derecho hasta que el borde superior y el
bordeinferiordelaimagenesténparalelos.
d
Una vez completado el ajuste, apriete el tornillo contrario que aún está suelto.
e
Apriete la tuerca de fijación horizontal (doble tuerca) con una llave.
ae
d
b
c
