Nec U300X [90/192] P0r 1o
![Nec U310W [90/192] P0r 1o](/views2/1015964/page90/bg5a.png)
POR-10
POR-11
b

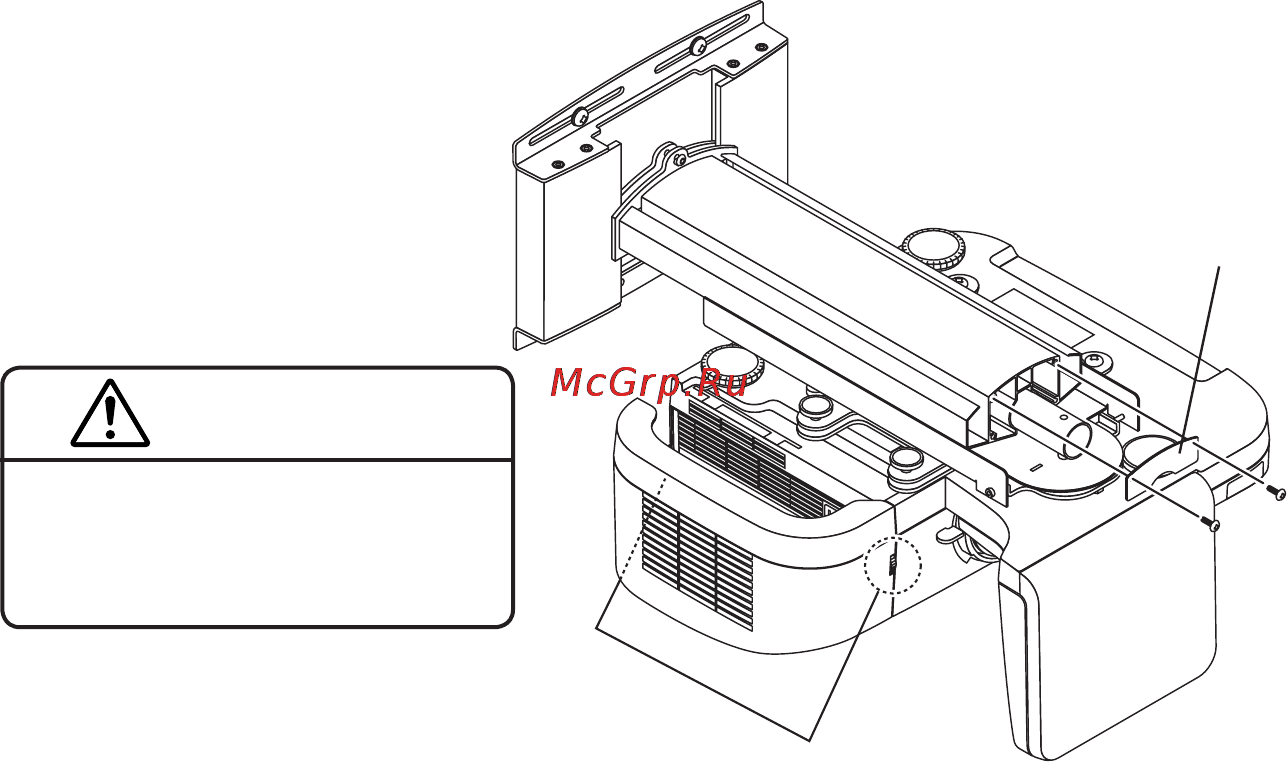

Use os dois parafusos M5,5x9,5 para fixar firmemente a placa fornecida (B) ao braço.
c
Remova a cobertura do cabo do projetor.
b
c
Placa (B)
Aviso
Se a placa (B) não estiver instalada,
o projetor poderá deslizar do braço e
cair, o que poderá resultar em lesões.
