POL-8
POL-9
c

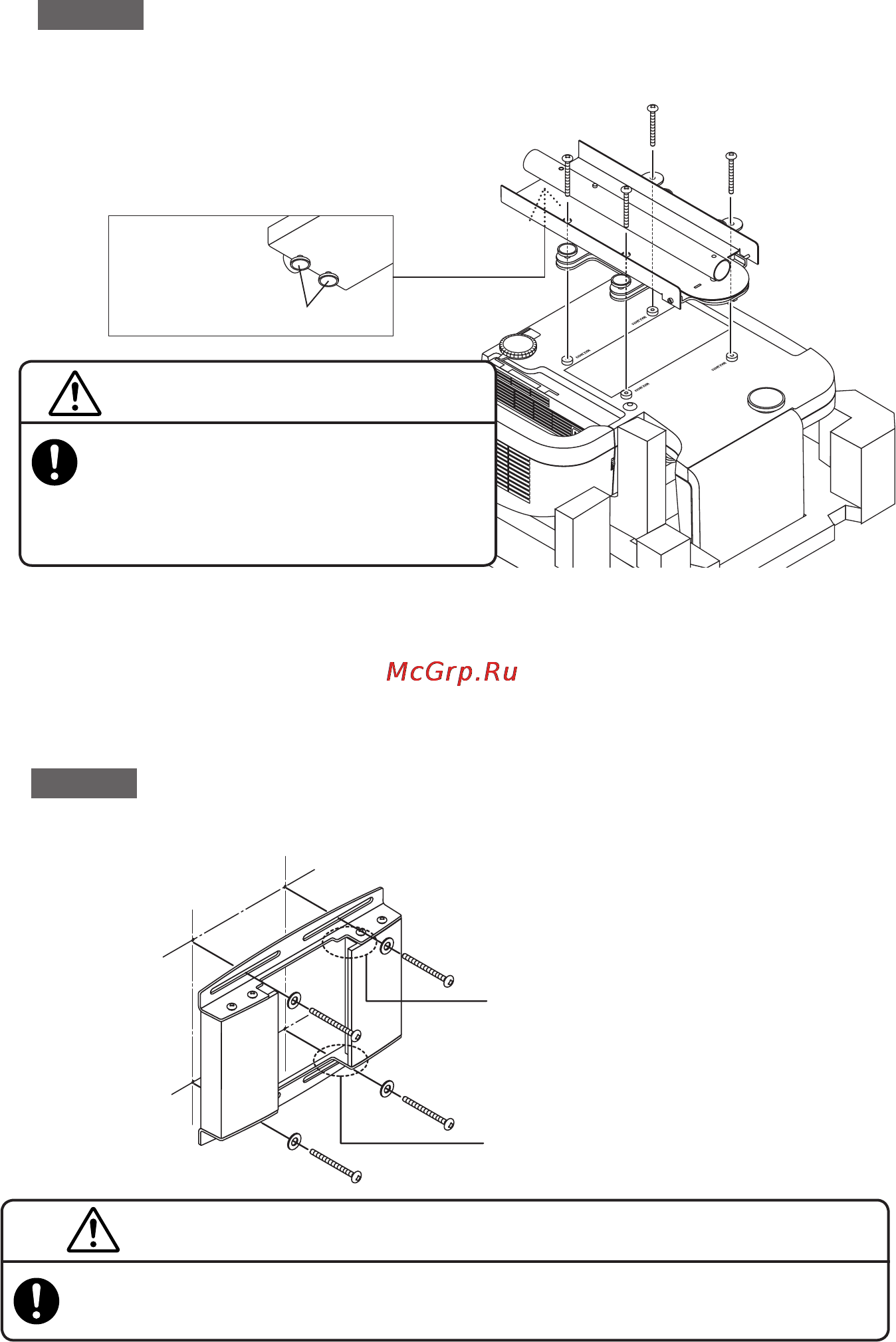

Ustaw równo z otworami na spodzie projektora adapter projektora i mocno go przykręć czterema
znajdującymi się w zestawie śrubami (M4x20).
d
Poluzuj regulację pionową/pokrętła mocowania ramienia adaptera projektora.
Uwaga
Nie próbuj dołączać adaptera projektora, gdy brak piankowych osłon. W przeciwnym
razie na lustro projektora można podziałać nadmierną siłą, która doprowadzi do
przesunięcia wyświetlanego obrazu i spowoduje poważne uszkodzenie.
Regulacja pionowa/
pokrętła mocowania ramienia
c
d
Ostrzeżenie
Jeżeli zostaną użyte śruby inne niż załączone,
projektor może ulec poważnemu uszkodzeniu lub
spaść i spowodować stratę. Sprawdź, czy używasz
wyłącznie załączonych śrub.
2.
Przymocuj adapter ścienny do materiału konstrukcyjnego ściany.
Aby zapewnić obraz bez zniekształceń, centralny punkt adaptera ściennego i centralny punkt ekranu
powinny być zbieżne do prostej osi.
• Adapter ścienny posiada dolny i górny kierunek ustawienia. Sprawdź, czy mocujesz adapter w
prawidłowym ustawieniu.
Uwaga
Jeżeli adapter ścienny został zamocowany w niewłaściwym kierunku, prawidłowa
instalacja nie jest możliwa.
• Adapter ścienny można regulować poziomo w granicach ±50 mm.
Strona z wycięciem na wierzchu
Strona bez wycięcia na dole
Ostrzeżenie
Użyj wyłącznie śrub i wkrętów M6 (1/4 cala), (4 miejsca) do zamocowania adaptera ściennego.
Jeżeli zostaną użyte śruby inne niż M6, projektor może spaść i spowodować stratę.
