![Nec U300X [29/192] Stellen sie die waagerechte neigung des projektors ein](/img/pdf.png)
Nec U300X [29/192] Stellen sie die waagerechte neigung des projektors ein
![Nec U310W [29/192] Stellen sie die waagerechte neigung des projektors ein](/views2/1015964/page29/bg1d.png)
GER-12
GER-13
d
c
c

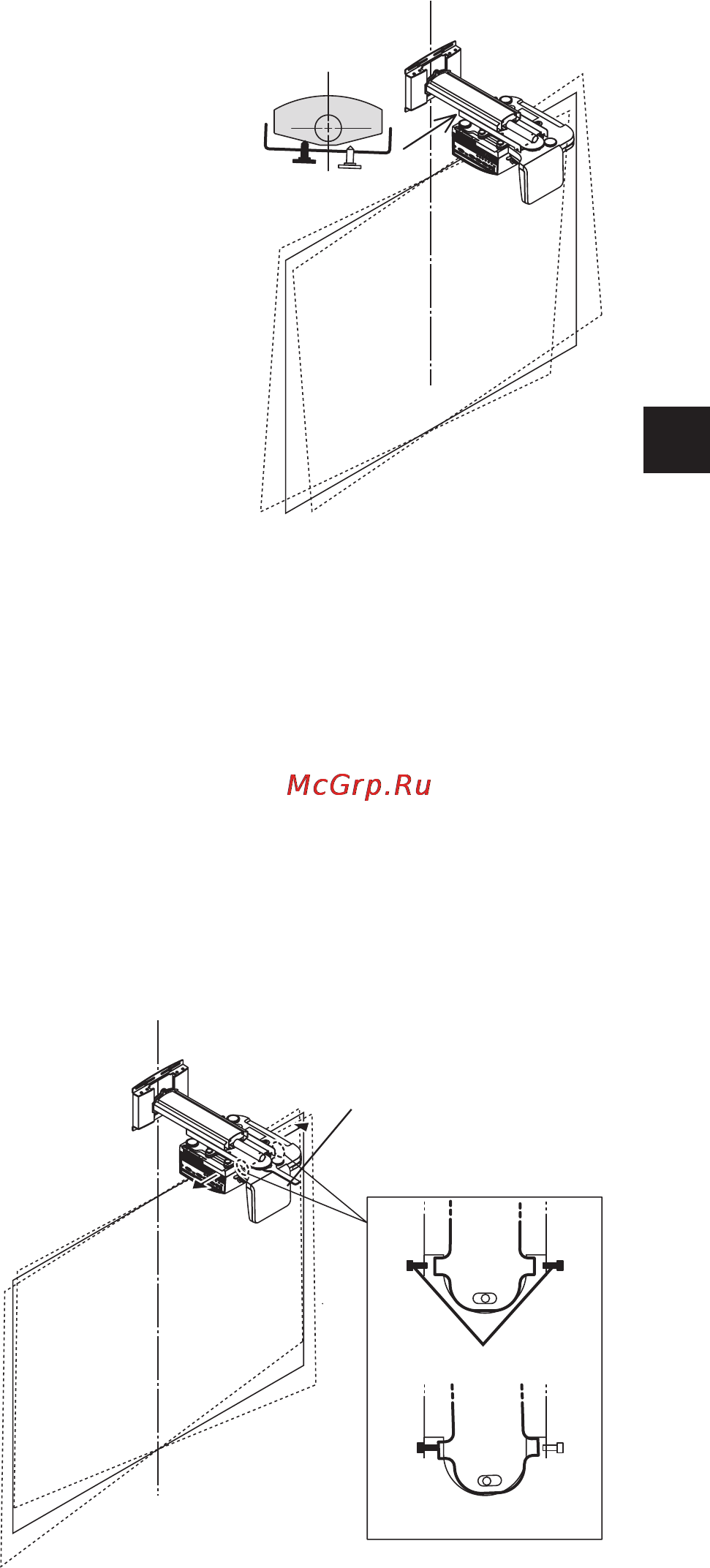

Drehen Sie den linken oder rechten Knopf, um die
Neigung des Projektors in Links- oder Rechtsrichtung
einzustellen.
- Wenn der in der Abbildung schwarz dargestellte
Knopf festgezogen wird, wird der Projektor gegen
den Uhrzeigersinn gedreht.
d
Wenn die Einstellung abgeschlossen ist, ziehen
Sie den gegenüberliegenden Knopf fest, der noch
gelockert ist.
3. Stellen Sie die waagerechte Neigung des Projektors ein.
DerProjektoradaptergestattetdieEinstellungübereinenBereichvonetwa±3Grad.
a
Lösen Sie die Mutter (Doppelmutter) für die waagerechte Befestigung mit einem
Schraubenschlüssel.
b
Lösen Sie die horizontalen Einstellschrauben (links und rechts) mit dem mitgelieferten
Sechskantschlüssel.
- Lösen Sie die beiden in der Abbildung schwarz dargestellten Schrauben.
c
Nehmen Sie die Einstellung vor, indem Sie die linke oder rechte Schraube festziehen, bis die
Ober- und die Unterkante des Bildes parallel sind.
d
Wenn die Einstellung abgeschlossen ist, ziehen Sie die gegenüberliegende Schraube fest,
die noch gelockert ist.
e
Ziehen Sie die Mutter (Doppelmutter) für die waagerechte Befestigung mit einem
Schraubenschlüssel fest.
ae
d
b
c
