JPN-10
JPN-11

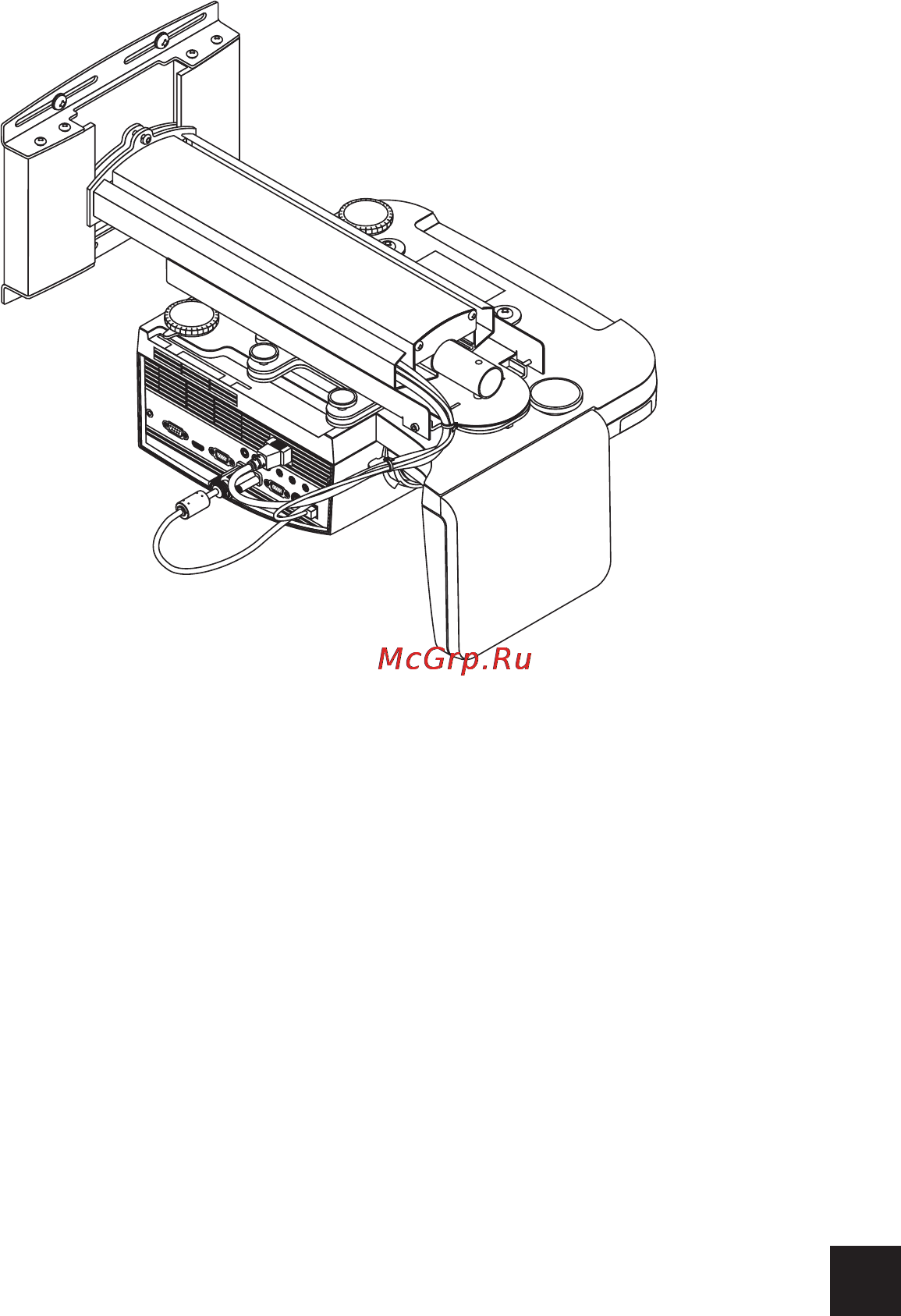

5. ケーブルの配線
① アーム左右の配線用ミゾに電源コードや信号ケーブルを通すことができます。このときは、
アームカバーを取り付ける前に配線してください。
水平調整ネジでケーブルを挟まないようにしてください。
これでプロジェクターの設置が終わりました。
